A tranzisztor

100 kHz...100 MHz

Szerkesztő

Magyari Béla

Fordító

Taróczy Jenő

Lektor

Bán György

Budapest

'Magyari Béla: A tranzisztor ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1967
Kötés típusa:	Fűzött keménykötés
Oldalszám:	195 oldal
Sorozatcím:	Félvezetők
Kötetszám:
Nyelv:	Magyar
Méret:	20 cm x 15 cm
ISBN:
Megjegyzés:	Fekete-fehér ábrákkal illusztrálva. Tankönyvi száma: 65078.

Értesítőt kérek a kiadóról

Értesítőt kérek a sorozatról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Fülszöveg

Ez a könyv "A tranzisztor: alapismeretek és jelleggörbék" című kiadványt követi félvezető-szakkönyv sorozatunkban.
A kötet a tranzisztor ott tárgyalt fizikai alapjaira és általános elektromos tulajdonságainak ismeretére épül fel, és a 100 kHz-től a 100 MHz-ig terjedő frekvenciatartományban való alkalmazása szempontjából tárgyalja a szükséges tennivalókat. Ezért az első fejezetben néhány alapvető dologgal foglalkozunk, tájékoztatást adunk a nagyfrekvenciás tranzisztorok technológiájáról, és megvilágítjuk a bázisszennyezés bediffundálásának jelentőségét. Az ezt követő fejezetekben a kapcsolástechnikai szempontból igen fontos helyettesítő kapcsolásokat, a négypólus-paramétereket, ezek mérését, valamint munkadiagramok alakjában való ábrázolását tárgyaljuk. Ezután a meredekséggel és a teljesítményerősítéssel kapcsolatos fogalmakat ismertető, továbbá a zajossággal és a nagyfrekvenciás torzításokkal foglalkozó fejezetek következnek. Végül áttérünk a kapcsolástechnikára, és a hőmérséklet-ingadozások befolyásának a kiküszöbölését, az önműködő erősítésszabályozást, végül a rádió-vevőkészülés egyes fokozatainak a méretezését ismertetjük.
Az I. kötethez hasonlóan itt is arra törekedtünk, hogy világos, a tárgyalt témakörök lényegére rámutató ismertetést adjunk. Éppen ezért - félreértések elkerülése céljából - az előforduló fogalmakat pontosan meghatározzuk. A fejezetek a lehetőséghez képest önmagukban zártak, úgyhogy a korábbi fejezetek áttanulmányozása nélkül is megérthetőek. Igyekeztünk kerülni a nehezen érthető matematikai összefüggéseket, hogy a matematikában kevésbé jártas olvasó is követni tudja az anyagot.
A szövegben vastag betűvel szedett fogalmakat felölelő, részletes címszójegyzék kézikönyv-jellegűvé teszi a kötetet. Vissza

Tartalom

Előszó	13
Fontos megjegyzések	15
Feszültségek és áramok jelölése	15
Ellenállások és vezetések jelölése	15
Indexek	16
Számértékek és jelleggörbék	16
Az első lépések a kisfrekvenciás tranzisztortól a nagyfrekvenciás tranzisztor felé	17
Megjegyzések	17
Tranzisztor-helyettesítőkapcsolás mint kiindulás	17
A tranzisztor bemenete a jel részére	18
A tranzisztor bemeneti időállandója	19
A rendelkezésre álló kimeneti jelteljesítmény	19
A rövidzárási kimeneti vezetés	20
A tranzisztor optimális teljesítményerősítése	22
A bázis pályarezisztenciája	23
A belső bemeneti kapacitás	25
A kollektor - bázis-kapacitás	27
A határfelületek csökkentésének lehetősége	28
A vizsgálatok eredménye	29
Szerkezeti felépítés, ábrázolás, jelölések	30
A rétegtranzisztorok frekvenciatartománya	30
Nagyfrekvenciás tranzisztor egyenletesen szennyezett bázissal	30
Nagyfrekvenciás tranzisztorok a kollektro felé csökkenő szennyezettségű bázissal	31
PDA- és DA-technikával készült lapszerkezetű tranzisztorok	31
PDA- és DA-technikával készült tömbszerkezetű tranzisztorok
PDA- és DA-technikával készült tömbszerkezetű tranzisztorok	36
A bázisszennyezés bediffundálásának hatása	38
Megjegyzések	38
A bemeneti időállandóra gyakorolt hatás	39
A bázis-pályarezisztenciára gyakorolt hatás	39
A bázison áthaladó lyukáramra gyakorolt hatás	39
Az egyenletesen szennyezett bázis tértöltés-kapacitása	40
Tértöltés-kapacitás bediffundált bázisszennyezésnél	42
Drifttér kialakulása a helytől függő szennyezettségnél	45
A drifthatás	48
Meredekség és futási idő	49
Feszültségeloszlás a bediffundált bázisú tranzisztorban	49
Jel-helyettesítőkapcsolások	51
Megjegyzés	51
A fogalmak tisztázása	51
A tényleges kapcsolás mint kiindulási alap	51
A tranzisztor-helyettesítőkapcsolások felosztása	52
A négyelemes helyettesítőkapcsolások	53
Elvi megállapítások a működési helyettesítőkapcsolásokra	55
A működési helyettesítőkapcsolások tagozódása	56
A sokfajta működési helyettesítőkapcsolások	56
A Giacoletto-féle működési helyettesítőkapcsolás	57
A Giacoletto-féle helyettesítőkapcsolás elemei kisfrekvencián	58
A Giacoletto-féle helyettesítőkapcsolás elemei nagyfrekvencián	60
A fizikai helyettesítőkapcsolás mint pontosabb működési helyettesítőkapcsolás	62
A belső tranzisztor	63
A tranzisztor RC tagokból álló helyettesítőkapcsolása	66
Az ideálisnak tekintett tranzisztor fizikai helyettesítőkapcsolásának egyszerűsítése	66
A Zawels-féle helyettesítőkapcsolás és alkalmazásai	68
A Prithchard-féle helyettesítőkapcsolás	70
Az Early-féle helyettesítőkapcsolás	72
A földelt emitterű tranzisztor fizikia helyettesítőkapcsolása	73
Jelleggörbék	75
Megjegyzés	75
A sztatikus jelleggörbék áttekintése	75
Példaként bemutatott jelleggörbék	76
Jelleggörbék elvi vizsgálatokra	77
Tranzisztorjellemzők, jellemző értékek, határértékek	79
A jellemző fogalma	79
A tranzisztorjellemzők áttekintése	79
A négypólus-paraméterekkel ábrázolt váltakozóáramú jellemzők	80
Az egyik alapkapcsolás y paramétereinek átszámítása a másik alapkapcsolóra	82
Az y paraméterek való és képzetes összetevői	83
A helyettesítő Pi-kapcsolás vezetései és összefüggésük az y paraméterekkel	83
A meredekség	87
Bemeneti ellenállás és bemeneti kapacitás	87
Belső ellenállás és kimeneti kapacitás	88
Visszaható kapacitás és visszaható ellenállás	88

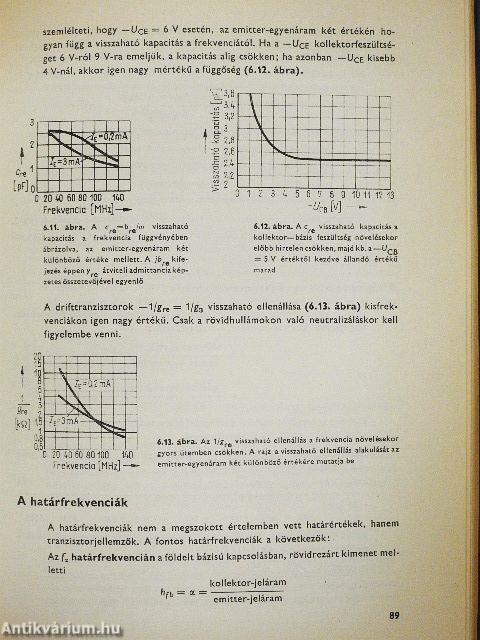

A határfrekvenciák	89
A legfontosabb egyenáramú jellemzők	90
A váltakozóáramú jellemzők függősége az emitteráramtól	91
A határérték	92
Munkadiagramok	93
A vektorábrától a vezetési munkadiagramig	93
Admittancia- és hibrid- paraméterek	96
Földelt emitterű tranzisztorkapcsolás y paramétereinek munkadiagramjai	97
A visszaható adminttancia munkadiagramjai	99
Az átviteli vezetés munkadiagramjai	99
A rövidzárási kimeneti vezetés munkadiagramjai	100
A helyettesítő Pi-kapcsolás vezetései	101
A földelt emitterű kapcsolás helyettesítő Pi-kapcsolásának munkadiagramjai	102
A földelt bázisú kapcsolás y paramétereinek munkadiagramjai	103
Az y paraméterek meghatározása földelt emitterű kapcsolásban	104
Áttekintés	104
A négypólus-egyenletpárok paraméterei	104
Az együtthatók meghatározásának elvi módja	105
A méréshez használt hálózati tápegység	105
A rövidzárási bemeneti vezetés	106
A visszaható vezetés	108
Az átviteli admittancia meghatározása	109
A rövidzárási kimeneti vezetés	113
A mért paraméterek	114
Meredekség és teljesítményerősítés	116
Megjegyzés	116

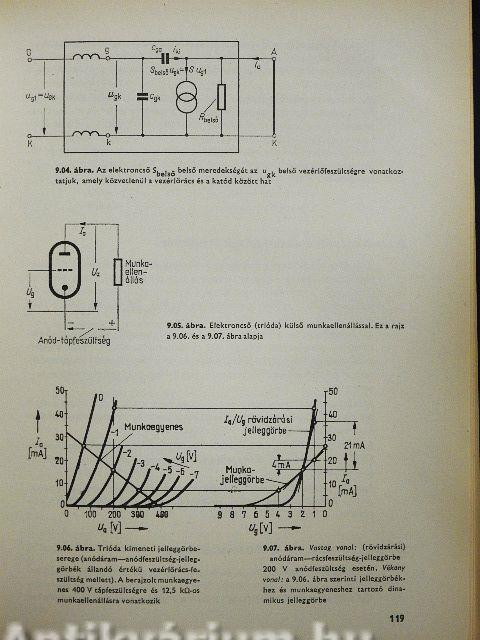

Az elektroncső meredekségei	116
A tranzisztor meredekségeinek áttekintése	120
Átviteli admittanica és külső meredekség	121
A tranzisztor meredekségével kapcsolatos fogalmak	122
A teljesítményerősítések	123
Adott kapcsolás tényleges teljesítményerősítése	123
A tényleges teljesítményerősítés különféle esetei	124
A tranzisztor optimális teljesítményerősítése	125
Közbeiktatási teljesítményerősítés	125
Átviteli teljesítményerősítés	125
Teljesítményerősítés	126
Maximális teljesítményerősítés	126
A számértékek összehasonlítása	126
Tranzisztorzaj a nagyfrekvenciás tartományban	127
Elvi megállapítások	127
A zajszám és az ekvivalens bemeneti zajteljesítménye	127
A járulékos zajszám	129
A zaj-alaphőmérséklete: számértékek	129
A különféle zajszámok és a generátor belső ellenállása	130
Zajszám teljesítményillesztés esetén	130
Zajszám zajminimumos illesztés esetén	131
A minimális zajszám	131
A zajforrást helyettesítő négypólus	132
Zajjellemzők	133
Jelforrás, hangolt kör és a tranzisztor mint zajforrást helyettesítő négypólus	134
A zajjellemzők meghatározása	134
A zajszám megállapítása a zajforrást helyettesítő négypólus segítségével	136
A tranzisztor zajszámának függősége a frekvenciától	138
A zajszám függősége a jelforrás belső ellenállásától	140
A zajjellemzők és a zajszám függősége az emitter-egyenáramtól	141
Az elérhető zajszámok	143
A keresztmoduláció és a modulációs torzítások	144
Megjegyzés	144
A keresztmoduláció	144
Modulációs torzítások	145
A nagyfrekvenciás torzítások számítása a vezérlési jelleggörbe alapján	146
A keresztmodulációs anyag kiszámítása a harmadrendű torzítási tényező alapján	147
Eljárások a nagyfrekvenciás torzítások mérésére	148
A mérési eljárások összehasonlítása	148
A tranzisztor feszültséggel, ill. árammal végzett vezérlésének összehasolítása	150
A bázis-pályarezisztencia hatása	151
Az egyenáramú erősítési tényező hatása	152
Összehasonlítás az elektroncsővel	13
A hőmérséklet, a szórás és a tápfeszültség-ingadozás hatásának kompenzálása	154
Megjegyzés	154
A hőmérséklet és a szórás hatása	154
A stabilizálás elve	155
Az emitter-egyenáram értékének stabilizálása emitter-ellenállással és bázisfeszültségosztóval	155
Stabilizáció a tápfeszültség helyett bázis-előtétellenállás	160
Öngerjesztésű keverőfokozat tápfeszültségének stabilizálása	162
Stabilizálás sorbakapcsolt stabilizáló tranzisztorral	163
Stabilizálás párhuzamosan kapcsolt stabilizáló tranzisztorral	164
A kétfajta kapcsolás összehasonlítása	166
Erősítésszabályozás	168
Megjegyzés	168
A tranzisztor szabályozása	169
Szabályozás diódával	170
Szabályozó erősítő szükségessége	170
Kombinált eljárások	170
Ellenállásból és diódából álló feszültségosztó	173
Példák ellenállással és diódával, ill. tranzisztorral csillapított rezgőkörös kapcsolásokra	174
Csillapításszabályozó diódás kapcsolás	175
Szabályozáskésleltetés	176
Tranzisztoros rádióvevő nagyfrekvenciás része	182
Megjegyzés	182
A szint-diagram	182
A vevőkészülék bemeneti áramkörei	184
Készülékbemenet előerősítő fokozattal	184
A keverőfokozat	185
A KF erősítő	186
A demodulátort vezérlő fokozat	189
Diódás AM demodulátor	190
Tranzisztoros AM demodulátor	191
FM demodulátor	192
A tápfeszültség csatlakoztatása	193
Tárgymutató	194
