Ábrázoló geometria

az ipari technikumok számára

Szerző
Grafikus

Kiadó: Tankönyvkiadó Vállalat
Kiadás helye: Budapest
Kiadás éve:
Kötés típusa: Félvászon
Oldalszám: 196 oldal
Sorozatcím:
Kötetszám:
Nyelv: Magyar
Méret: 24 cm x 17 cm
ISBN:
Megjegyzés: 300 fekete-fehér ábrával illusztrált. 28 db melléklettel. Tankönyvi szám: 25 500.
Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról
A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Az ábrázoló geometria feladata3
Az ábrázoló geometria tanulása4
Rajzeszközök használata6
A szerkesztő rajzolás eszközei6
Tuskihúzás9
A rajzok külső alakja9
Síkmértani szerkezetek10
A térmértan alapfogalmai14
A hasáb14
A gúla15
Síklapú testek17
Görbe lapú testek19
Feladatok22
Két térelem kölcsönös helyzete22
Merőlegesség24
A tárgyak ábrázolási módja27
A látás és az ábrázolás27
A felülnézet és az elülnézet29
A vetítés32
A képsíkrendszer34
Visszahelyezés a térbe36
A képtengely elhagyása40
A pont ábrázolása. Fedőpontok43
Az egyenes ábrázolása. Fedőegyenesek44
A fél képsíkok kiterjesztése47
Az egyenes nyompontjai50
Oldalnézet51
Új képsík beállítása (transzformáció)56
Egyenesszakasz valódi nagysága60
Párhuzamos, metsző és kitérő egyenesek képei62
A sík ábrázolása64
A sík különleges helyzetű egyenesei67
Görbe felületek ábrázolása70
Görbe felületek transzformálása72
Síkmetszés és kifejtés74
Testek síkmetszete74
Ábrázolás profilidommal75
Szögletes testek metszése vetítő síkkal77
Vetítő síkban fekvő idom valódi nagysága79
A sík leforgatása80
Visszaforgatás. Összefüggés a síkidom képe és leforgatottja között82
A kör ábrázolása85
Az ellipszis szerkesztése86
Képsíkkal párhuzamos tengelyű forgáshenger és forgáskúp ábrázolása88
Szögletes testek metszése általános síkkal90
Görbe felületek pontjainak ábrázolása91
A gömb síkmetszése92
Gömbboltozatok94
A henger síkmetszése96
A kúp síkmetszése97
A hasáb és a henger kifejtése102
Rotáció104
A gúla és a kúp kifejtése105
Általános forgásfelület ábrázolása és síkmetszése107
Két sík metszésvonala111
Fedélidomok szerkesztése113
Áthatások szerkesztése116
Sík lapú testek áthatása116
Sík lapú test áthatása görbe lapú testtel119
Görbe lapú testek áthatása121
Forgásfelületek legegyszerűbb áthatásai121
Áthatás szerkesztése szeletelő módszerrel123
Hengerek áthatása125
Egymást metsző tengelyű forgásfelületek ábhatása135
A csavarvonal138
Csavarfelületek, csavartestek139
Kúpos csavarvonal143
Árnyékszerkesztés144
Az árnyékok keletkezése144
Az egyenes árnyéka145
A síkidom árnyéka147
A 45 fokos paralel világítás148
Szögletes testek árnyéka149
Egyenes és sík döféspontja151
Rávetett árnyék szerkesztése árnyék-fedőpontok módszerével154
Görbe lapú testek árnyéka155
Görbe felületre vetett árnyék159
Feladatok161
Szemléletes ábrázolás (axonometria)161
A szemléletes ábrázolás kapcsolata az árnyékszerkesztéssel161
Az axonometrikus ábrázolás164
Fakötések axonometrikus ábrázolása166
Az axonometrikus ábrázolás fajai168
Perspektíva172
A centrális kép keletkezése172
A perspektív kép tanulmányozása174
Négyzetes háló szerkesztése vízszintes síkon177
Az osztópont180
Függőleges egyenesszakaszok valódi hosszúsága182
Perspektív kép szerkesztése szétvágott merőleges vetületekből184
Az alapsík lesüllyesztése ("pince"-alaprajz)186
A horizontsíkra épített perspektív kép szerkesztése187
Függelék. Útmutató modellel készítéséhez190

Lőrincz Pál

Lőrincz Pál műveinek az Antikvarium.hu-n kapható vagy előjegyezhető listáját itt tekintheti meg: Lőrincz Pál könyvek, művek
Megvásárolható példányok

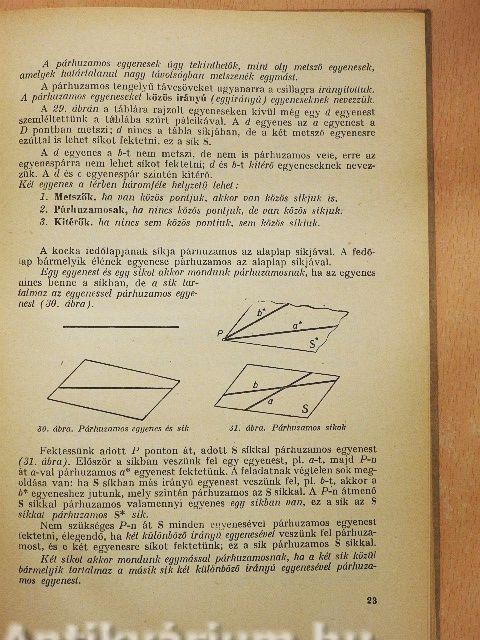

Állapotfotók
Ábrázoló geometria Ábrázoló geometria Ábrázoló geometria

Melléklet nélküli példány.

Állapot:
1.860 ,-Ft
