| Előszó | 9 |
| Bevezető | 11 |
| A fémtan rövid története | 15 |
| A színfémek szerkezete | 17 |
| A használatos fémek | 17 |
| A színfémek kristályos szerkezete | 18 |
| A fémkristályok képződése | 25 |
| A fémek kristályosodásának és átalakulásainak kísérleti megfigyelése | 39 |
| Az ötvözetek szerkezete | 43 |
| Az ötvözet és ötvözetrendszer fogalma. A termikus analízis | 43 |
| Az egyensúlyi diagram meghatározása | 44 |
| Az egyensúlyi diagram olvasásának szabályai | 49 |
| Az ötvözetek szövetelemei | 56 |
| Az ideális egyensúlyi diagramok | 68 |
| Az eutektikus ötvözetrendszer | 69 |
| Vegyület peritektikus képződése | 69 |
| Vegyület kristályosodása nyílt maximummal | 71 |
| Monotektikus ötvözetrendszerek | 75 |
| Szilárd oldat kristályosodása | 78 |
| Szilárd oldat kristályosodása maximumos vagy minimumos likviduszgörbe szerint | 83 |
| Két szilárd oldat eutektikus rendszere | 84 |
| Két szilárd oldat peritektikus rendszere | 91 |
| Az egyensúlyi diagram néhány szabályszerűsége | 93 |
| Az ötvözetek átalakulásai | 93 |
| Diffúziós folyamatok | 102 |
| A háromalkotós ötvözetek kristályosodása | 110 |
| A vas- és fémiparban fontos fémek néhány ötvözetrendszere | 124 |

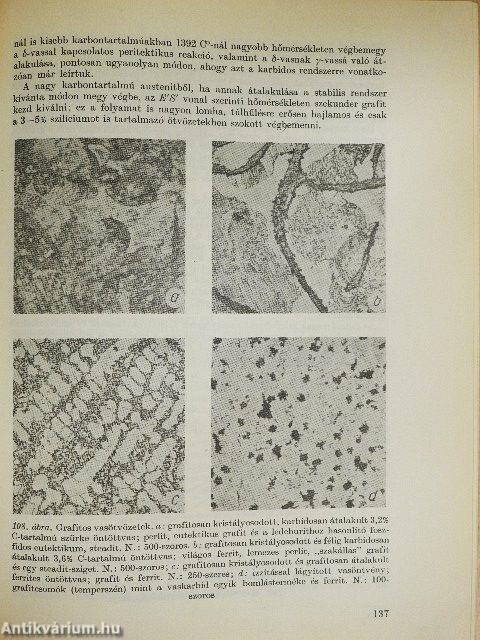

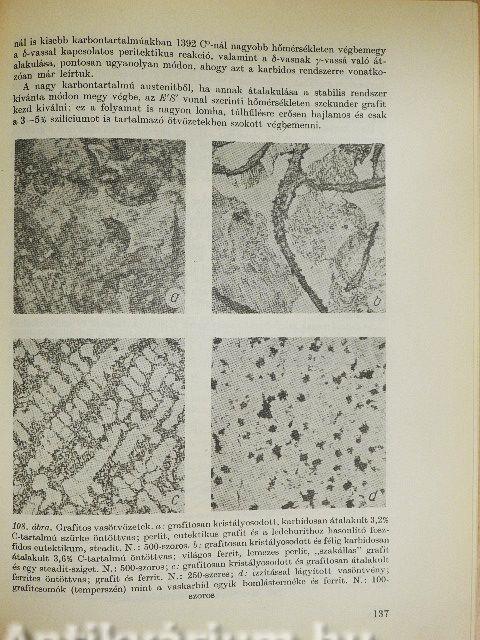

| A Fe-C-ötvzözetrendszer | 124 |

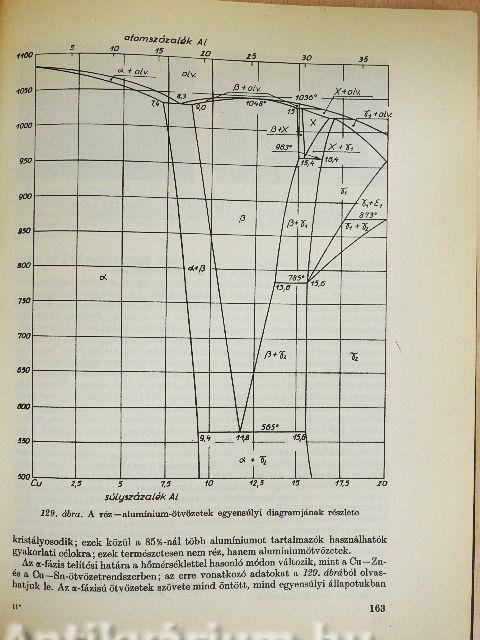

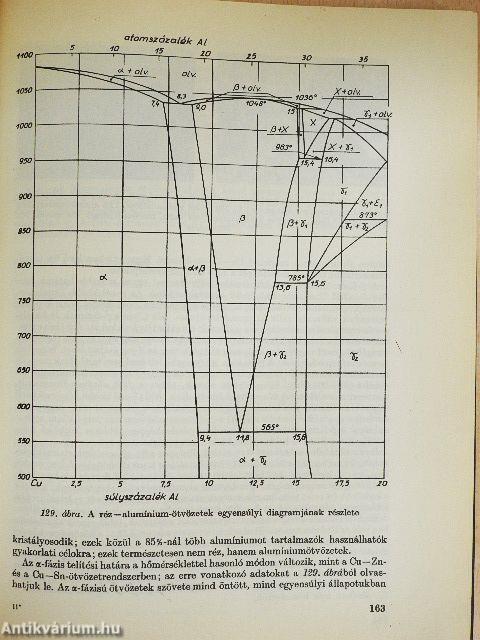

| A színes- és könnyűfémek fontosabb ötvözetrendszerei | 152 |
| A szerkezet vizsgálatának módszerei | 188 |
| A termikus vizsgálatok | 188 |
| A mikroszkópos szövetvizsgálat | 193 |
| A próbavétel és az előkészítés | 193 |
| A fémmikroszkóp és kezelése | 200 |
| A mikroszkópos mérések | 215 |
| A rácsszerkezet vizsgálata | 222 |
| A mechanikai tulajdonságok | 226 |
| A mechanikai tulajdonságok mérőszámainak jellege | 226 |
| Az igénybevétel és alakváltozás összefüggései | 228 |
| A rugalmas és a maradó alakváltozás | 228 |
| A szakítókísérlet | 231 |
| A nyomókísérlet | 236 |
| A keménység | 238 |
| Az alakváltozás sebességének jelentősége | 241 |
| A hajlító ütőkísérlet | 244 |
| Az alakváltozás mechanizmusa | 248 |
| A rácsszerkezet hibáinak jelentősége a fémek mechanikai tulajdonságainak szempontjából | 264 |
| A diszlokációk következményei a látszólag rugalmas alakváltozásban | 277 |
| A rugalmas utóhatás | 278 |
| Az ernyedés (relaxáció) | 278 |
| A rugalmas hiszterézis | 279 |
| A Bauschinger-effektus | 280 |
| A maradó alakváltozás következményei | 282 |
| A keményedés | 282 |
| Az alakítási feszültség | 288 |
| A folyási görbe és az alakítási ellenállás | 294 |
| A rácsenergia és a rácstorzulás | 296 |
| A lágyulás és az újrakristályosodás | 297 |
| A megújulás | 299 |
| A poligonizálódás | 300 |
| Az újrakristályosodás | 302 |
| A lágyulás | 311 |
| A melegalakítás jelenségei | 314 |
| Az alakítási és újrakristályosodási textúra | 315 |
| A keményedés és lágyulás elmélete | 323 |
| Az összetétel és a mechanikai tulajdonságok | 327 |
| A hőmérséklet hatása a mechanikai tulajdonságokra | 343 |
| A hőkezelés hatása a mechanikai tulajdonságokra | 356 |
| A hőkezelés elemi műveletei | 357 |
| A szegregáción alapuló nemesítés | 358 |
| A Fe-C-ötvözetek edzése és megeresztése | 363 |
| A hőkezelő folyamatok reakcióinak kinetikájáról | 365 |
| A fémek és ötvözetek hőtartalma | 373 |
| A fogalmak fizikai értelmezése | 373 |
| A színfémek hőtartalma | 375 |
| Az ötvözetek hőtartalma | 378 |
| Ötvözetek hőtartalmának kiszámítása | 380 |
| A sűrűség és a hőokozta tágulás | 382 |
| A fémek és ötvözetek sűrűsége | 382 |
| A fémek és ötvözetek hőokozta tágulása | 384 |
| A fajtérfogat változásának következményei | 392 |
| A fogyás és a zsugorodás | 393 |
| Az öntési feszültség | 397 |
| A melegtörékenység | 398 |
| Az alakítás hatása a fajtérfogatra | 403 |
| A sűrűség és a hőokozta tágulás mérése | 404 |
| A villamos- és hővezető képesség | 409 |
| A vezetőképesség fémfizikai értelmezése | 409 |
| A színfémek villamos vezetőképessége | 410 |
| A rugalmas és maradó alakváltozás hatása a villamos vezetőképességre | 413 |
| Az ötvözetek villamos vezetőképessége | 414 |
| A fémek és ötvözetek hővezetőképessége | 420 |
| A hővezető-képesség gyakorlati jelentősége | 426 |
| Mérőmódszerek | 427 |
| A mágneses tulajdonságok | 429 |
| Dia-, para- és ferromágnesség | 429 |
| A mágneses tulajdonságok főbb mérőszámai | 430 |
| A színfémek mágneses tulajdonságai | 434 |
| Az ötvözetek mágneses tulajdonságai | 436 |
| A szemnagyság és a textúra hatása a mágneses tulajdonságokra | 442 |
| A fontosabb gyakorlati ferromágneses fémek és ötvözetek | 445 |
| A legfontosabb mágneses mérések elve | 447 |
| Az akusztikai és optikai tulajdonságok | 452 |
| A fémek és a gázok | 455 |
| Gázok okkluziója fémekben és ötvözetekben | 455 |
| A gáztartalmú fémek lehülését kísérő jelenségek | 462 |
| A hidrogén forrása: a vízgőz | 469 |
| Az oldó fémmel vegyületet alkotó gázok viselkedése | 471 |
| A fémolvadékok gáztalanítása | 473 |
| A hidrogén eltávolításának lehetőségei | 473 |
| A dezoxidálás | 483 |
| Szilárd halmazállapotú fémek és ötvözetek reakciói gázokkal | 486 |
| Vizsgáló módszerek | 491 |
| A kémiai tulajdonságok és a korrózió | 495 |
| A korrózió fogalma | 495 |
| A fémek és ötvözetek oldási potenciálja | 495 |
| A potenciálkülönbség szerepe a korróziós folyamatokban | 499 |
| A korrózió gazdasági jelentősége | 501 |
| A korrózió megjelenési alakjai | 502 |
| A korrózió sebességének mérőszámai | 505 |
| A korróziós folyamatok fő változatai | 508 |
| A korróziós folyamatok sebességét szabályozó körülmények | 510 |
| A korrózióval szemben való védezekés | 521 |
| Korróziós kísérletek és vizsgálatok | 527 |
Folytatás Microsoft-tal
