Hegesztő szakrajz és rajzolvasási példatár

Szakmunkásképző iskolai tankönyv

Szerző

Gergely Sándor

Lektor

Mikló István

Szolláth György

Budapest

'Gergely Sándor: Hegesztő szakrajz és rajzolvasási példatár ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1978
Kötés típusa:	Tűzött kötés
Oldalszám:	143 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	28 cm x 20 cm
ISBN:	963-10-2240-4
Megjegyzés:	Tankönyvi szám: 36266. 241 fekete-fehér ábrával illusztrálva. Kihajtható oldalakkal.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

E tankönyv célja az, hogy a tanulóknak a hegesztési rajzolvasás és rajzkészítés elsajátításához irányítást, segítséget nyújtson.
Eddigi tanulmányaink során tanult géprajzi ismeretek alapul... Tovább

Tartalom

Bevezető	5
Hegesztett szerkezetek elemeinek ábrázolása	7
Rúd- és idomszelvények ábrázolása	7
Csavarok és csavarbiztosítások ábrázolása	13
Kérdések és feladatok	15
Hegesztett kötések és rajzjeleik	17
A hegesztett kötések általános rajzjelei	17
Az ömlesztőeljárás kötésfajtái és ábrázolásuk	18

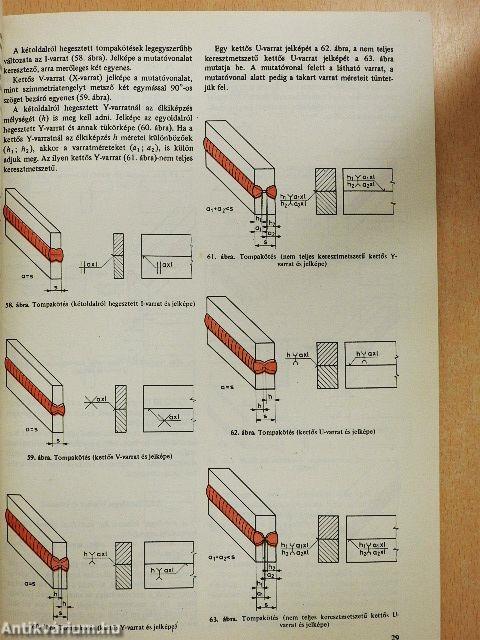

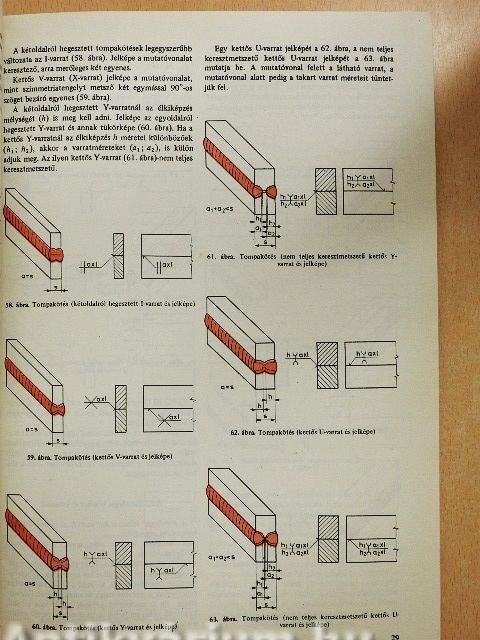

Tompakötések és jelölésmódjuk	25
Merőleges kötések és jelölésük	38
Párhuzamos kötések és jelölésük	38
A villamos ellenálláshegesztés kötésfajtái	40
Tompakötések és jeleik	40
Átlapolt kötések és jeleik	41
Színesfém hegesztés	42
Kérdések és feladatok	43
Rajzolvasási példatár	45
Példák az ömlesztőhegesztés kötésmódjaira	45
Néhány jellegzetes hegesztett szerkezet (kivételi rajzok és technológiai utasítások)	103
Vasúti híd	103
Általános adatok	103
Általános gyártási utasítások	103
Vizsgálatok	104
A gyártás fázisainak általános előírásai	104
Elemek gyártása	105
Hegesztési sorrend és előírások	106
Hegesztett közúti mederhíd műszaki leírása és hegesztési utasítása	120
Általános adatok	120
Gyártási előírások	132

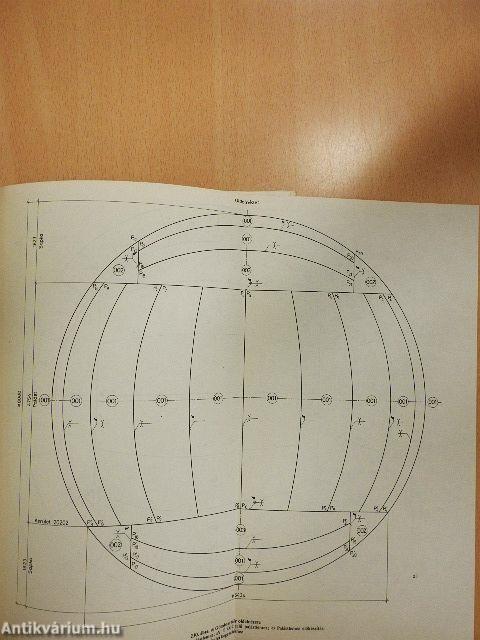

Állandó térfogató gömb alakú tartály	137
Általános ismertetés	137
Előírások és utasítások	137
Előzetes technológiai próbák	138
Roncsolásmentes vizsgálatok gyártás közben	138
Gyártásközi roncsolásos vizsgálatok	139
Általános hegesztési előírások	139
Méretellenőrzés	139
Automata (szekátoros) lángvágás	139
A tartály helyszíni szerelése	140
Nyomáspróba és átadás	140

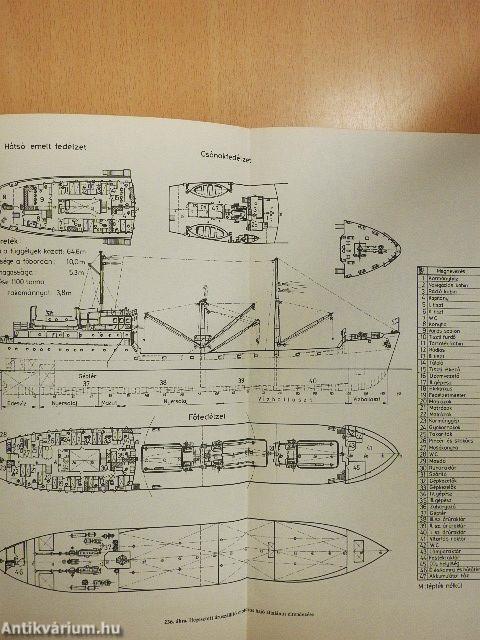

Hegesztett áruszállító motoros hajó	140
Kérdések és feladatok	140
Feladatlapok	143
