Műszaki ábrázolás geometriája

Az ipari technikumok számára

Szerző

Petrich Géza

Budapest

'Petrich Géza: Műszaki ábrázolás geometriája ' összes példány

Kiadó:	Tankönyvkiadó Vállalat
Kiadás helye:	Budapest
Kiadás éve:	1953
Kötés típusa:	Tűzött kötés
Oldalszám:	235 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	20 cm x 14 cm
ISBN:
Megjegyzés:	Megjelent 1000 példányban. Fekete-fehér ábrákkal.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Az ipari ábrázoló geometria feladata	3
Síkmértani szerkesztések	5
A szerkesztő rajzolás eszközei	5
A rajzolásnál alkalmazott írásjelek	6
Rajzolás vonalzó mellett	6
Párhuzamos egyenesek	9
Merőleges egyenesek	11
Szerkesztő műveletek távolságokkal	12
Tükrözési műveletek	14
Szerkesztések a körrel	16
Sarkok tompítása körívekkel	22
Síkidomok	26
Műveletek síkidomokkal	32
Kúpszeletek	33
Kosárgörbe	40
Gördülő mozgással keletkező síkgörbék	41
Feladatok	43
A tárgyak ábrázolási módja	45
A középpontos vetítés	45
A párhuzamos vetítés	47
A merőleges vetítés	49
A térelemek	50
A kép olvasása	51
Két képsíkos ábrázolás	52
Visszahelyezés	55
Képsíkok egyesítése	55
A képtengely elhagyása	57
A pont ábrázolása	60
Fedőpontok	62
Az egyenes ábrázolása	63
Két pont távolságának szerkesztése forgatással	66
Profil egyenesek	68
A harmadik képsík	73
Új képsík alkalmazása	75
Két pont távolságának szerkesztése transzformációval	75
Két pont távolságának szerkesztése képtengely nélküli ábrázolásban	77
Két egyenes kölcsönös helyzete	77
A síkidom ábrázolása	79
Síkidom valódi nagyságának szerkesztése transzformációval	81
A síkidom képsíkba forgatása	82
Képtengely nélkül ábrázolt síkidom valós nagysága. Affinitás	88
Az affinitás alkalmazása	89
Sokszög ábrázolása	92
Feladatok	93
Síklapú testek ábrázolása	95
A síklapú testekről általában	95
A hasáb	96
A hasáb ábrázolása	96
Ábrázolás profil idommal	100
Pont ábrázolása a hasábon	102
A merőleges képek és a szemléletes ábrázolás kapcsolata	403
A hasáb síkmetszete	105
A hasáb hálója	106
Rúdalakú test síkmetszése	107

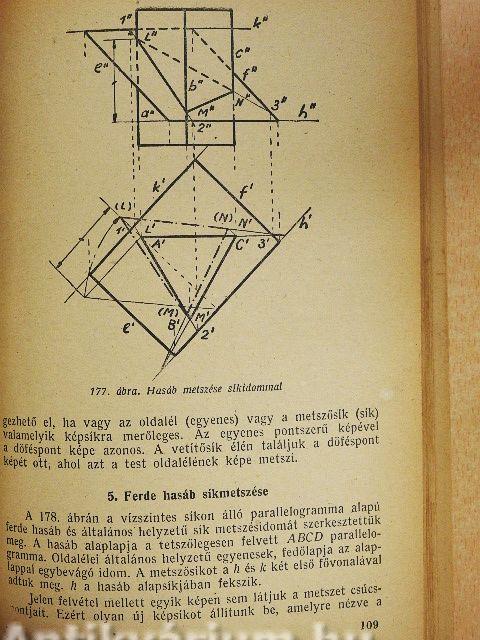

A hasáb metszése síkidommal. Az affinitás alkalmazása	108
Ferde hasáb síkmetszése	109
A gúla	111
A gúla ábrázolása	112
Pont ábrázolása a gúlán	117
A gúla síkmetszése	119
A csonka gúla hálója	121
A gúla hálója	122
A gúla metszése síkidommal	123
Feladatok	125
Görbelapú testek
A görbelapú testekről általában	127
A forgáshenger	128
A henger ábrázolása	129
Pont ábrázolása a hengeren	130
A henger profilidoma	130
Különleges helyzetű henger ábrázolása	131
A henger síkmetszése	132
A henger hálója	134
A henger metszése síkidommal	135
A forgáskúp	136
A kúp ábrázolása	137
Pont ábrázolása a kúpon	138
Kúp különleges helyzetben	139
A kúp síkmetszete	140
A csonka kúp hálója	141
A kúp metszése alkotókban	142
A kúp ellipszis metszete	142
A kúp hálózata	143
A kúp hiperbolametszete a gyakorlati alkalmazásban	144
A kúp parabolametszete	147
A gömb	147
A gömb ábrázolása	149
Pont ábrázolása a gömbön	149
A gömb síkmetszete	150
A gömb síkmetszésének gyakorlati alkalmazása	152
Általános forgástestek	153

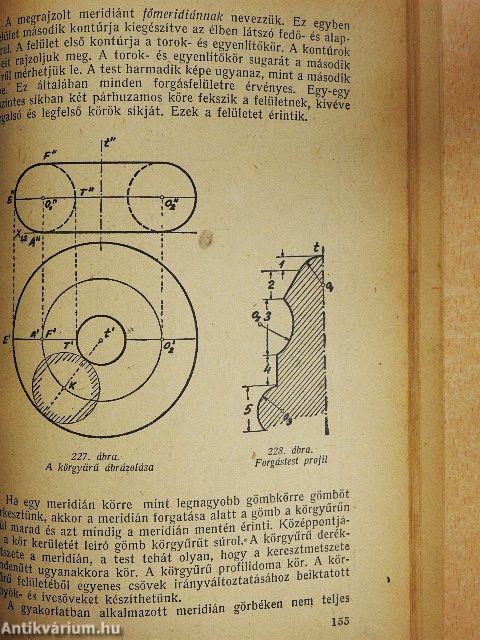

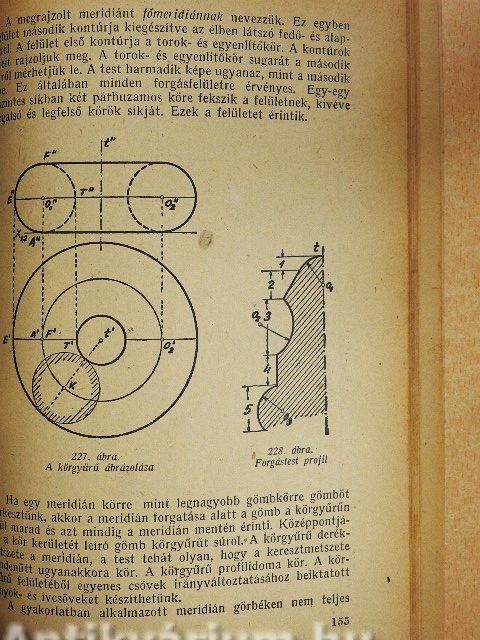

A körgyűrű	154
A körgyűrű síkmetszése	156
Forgási ellipszoid síkmetszése	157
Feladatok	158
Térelemek ábrázolása nyomelemekkel	160
A térnegyedekről	160
Az egyenes nyomópontja	160
A sík nyomvonalai	163
A sík ábrázolása nyomvonalaikon	163
A sík nyomvonalainak szerkesztése	165
Síkra illeszkedő elemek ábrázolása	166
A síkban pont és egyenes ábrázolása	166
Síkidom ábrázolása	168
Szabályos síkidom ábrázolása	168
Két sík metszésvonala	169
Nyomvonalaival adott síkok metszésvonala	169
Sík és egyenes döféspontja	170
Nyomvonalaival adott sík és egyenes döféspontja	171
Síkidom és egyenes döféspontja	171
Két síkidom metszésvonalának szerkesztése	173
Fedélidomok szerkesztése, gyakorlati alkalmazása	174
Feladatok	177
Árnyékszerkesztés	179
Az árnyékszerkesztésről általában	179
Az árnyék néhány tulajdonsága	180
Síklapú testek árnyéka	181
Néhány feladat a gyakorlatból	184
Görbelapú testek árnyéka	186
Néhány feladat a gyakorlatból	189
Feladatok	191
Síklapú testek áthatása	193
Áthatás szerkesztése a gyakorlatból	197
Feladatok	199
Görbelapú testek áthatása	200
Két henger áthatása	200
Különféle hengeres furatok a hengeren	200
Két csőfelület áthatása	208
Két kúp áthatása	210
Két gömb áthatása	212
Forgástestek áthatása	213
Henger és kúp áthatása	213
Gömb és henger áthatása	217
Gömb és kúp áthatása	218
Körgyűrű és henger áthatása	219
Néhány áthatási feladat a gyakorlatból	220
Síklapú és görbelapú testek áthatása	222
Feladatok	224
Csavarvonal és csavartestek	226
Csavarvonal	226
Csavartestek	227
Kúpos csavarvonal	230
