Műszerkönyv

Tartalom

1.0 Általános ismertetés 1
1.1 Rendeltetés és felhasználási terület 1
1.2 Működési elv 1
1.3 Fényérzékelő áramkörök 3
1.4 Vészvízszintérzékelő áramkörök 4
1.5 Két pont közötti vízszintszabályozó áramkör 4
1.6 Be-, ki- és visszakapcsolást késleltető áramkör 4
1.7 Huzatérzékelő hatást késleltető áramkör 5
1.8 Hibajelző áramkör 5
1.9 Tápegység 5
1.10 Kijelzések 5
1.11 Csatlakozások 6
1.12 Felépítés 8
1.13 A készülék előnyei 8
2.0 Műszaki adatok 9
3.0 Kicsomagolási utasítás 10
4.0 Az egységek működése és áramköreinek ismertetése 11
4.1 Fényérzékelő áramkörök 11
4.2 Vészvízszintérzékelő áramkörök 11
4.3 Két pont közötti vízszint szabályozó áramkör 13
4.4 Be-, ki- és visszakapcsolást késleltető áramkörök 14
4.5 Huzatérzékelő hatást késleltető áramkör 15
4.6 Hibajelző áramkör 18
4.7 Tápegység 20
5.0 Kezelési utasítás 22
5.1 A kezelő elemek ismertetése 23
5.2 A készülék felszerelése és üzembehelyezése 26
6.0 A készülék működése a kazán esetleges üzemzavarai során 28
7.0 Karbantartás 30
7.1 Mechanikus karbantartás 30
7.2 Elektromos karbantartás 30
8.0 Szervíz utasítás 31
8.1 Alkatrészellenőrzés 31
8.2 Fény- és vízszintérzékelő áramkörök vizsgálata 31
8.3 Be-, ki- és visszakapcsolást késleltető áramkör vizsgálata 32
8.4 Huzatérzékelő hatását késleltető áramkör vizsgálata 34
8.5 Hibajelző áramkör vizsgálata 36
8.6 Tápegység vizsgálata 37

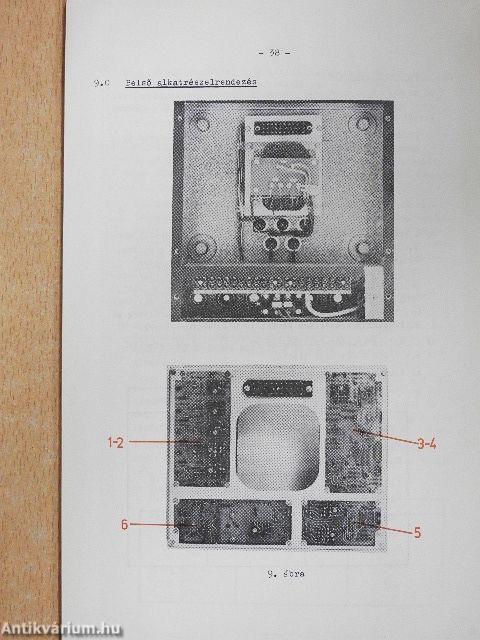

9.0 Belső alkatrészelrendezés 38

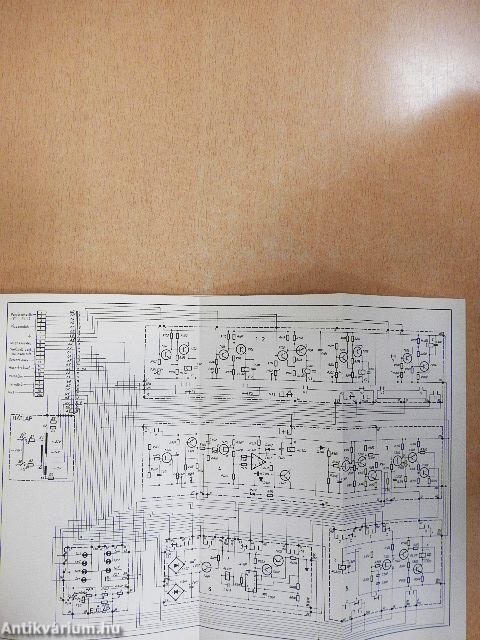

10.0 Kapcsolási rajz 41
11.0 Beültetési rajzok 43
12.0 Alkatrészjegyzék 45
13.0 Példakapcsolások 52
