Rádiókészülékek és erősítők

Szerző

Dr. Barta István

Lektor

Egri Imre

Natonek László

Budapest

'Dr. Barta István: Rádiókészülékek és erősítők ' összes példány

Kiadó:	Tankönyvkiadó Vállalat
Kiadás helye:	Budapest
Kiadás éve:	1963
Kötés típusa:	Fűzött keménykötés
Oldalszám:	827 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	25 cm x 18 cm
ISBN:
Megjegyzés:	Fekete-fehér ábrákkal illusztrálva. Kihajtható melléklettel. Tankönyvi száma: 44 285. Második, átdolgozott kiadás.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Előszó	3
Előszó a második kiadáshoz	6
Bevezetés	13
Rádióösszeköttetések létesítésének alapelvei	18
Bevezetés	18
Amplitudómoduláció	19
Frekvencia- és fázismoduláció	21
Elektromágneses hullámok terjedése	26
Vevőantennák alaptípusai	31
Rádió vevőkészülékek alaptípusai	42
Vezetők és ellenállások	46
Felületi (skin-) hatás	49
Ellenállások	54
Állandó értékű huzalellenállások	55
Változtatható huzalellenállások	58
Réteg- és tömörellenállások	60
Rétegellenállások	60
Tömör ellenállások	75
Változtatható réteg-és tömör ellenállások	71
Változó ellenállások	75
Feszültségfüggő ellenállások	75
Hőmérséklettől függő ellenállások	75
Kondenzátorok	78
Bevezetés	78
Veszteségmentes kondenzátorok	78
Veszteséges kondenzátorok	80
Légszigetelésű kondenzátorok	84
Állandó kapacitású légkondenzátorok	85
Változtatható kapacitású forgókondenzátorok	86
Minőségi követelmények forgókondenzátorokkal szemben	89
Forgókondenzátorok gyártása	90
Kondenzátorok szilárd szigetelőanyaggal	93
Szigetelőanyagok és tulajdonságaik	94

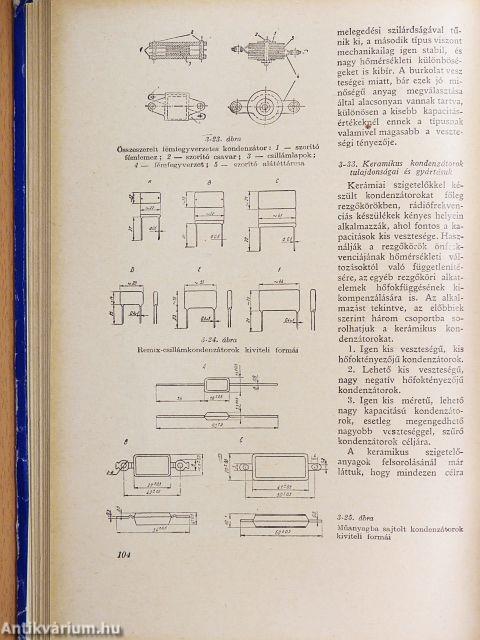

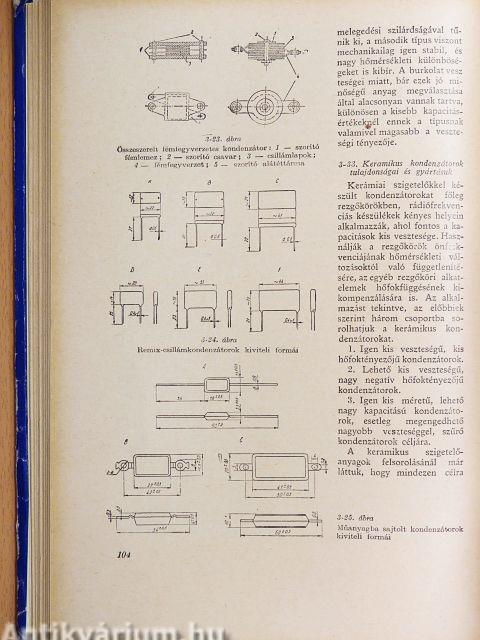

Csillámkondenzátorok tulajdonságai és gyártásuk	101
Keramikus kondenzátorok tulajdonságai és gyártásuk	401
Papírkondenzátorok tulajdonságai és gyártásuk	107
Stiroflex (trolitul) szigetelésű kondenzátorok	116
Elektrolit-kondenzátorok és gyártásuk	123
Szilárd dielektrikumú változtatható kondenzátorok	126
Kiegyenlíthető kondezátorok	128
Tekercsek és transzformátorok	131
Az induktivitás fogalma	131
Meghatározások és egységek	131
Veszteséges induktivitás, jósági fog	132
Légmagos tekercsek	134
Tekercselési módok	135
Induktivitások kiszámítása	138
Légmagos tekercsek veszteségei	139
Mágneses anyagok	141
Mágneses fogalmak	141
Lágy mágneses anyagok	141
Porvasmagok	152
Kemény (permanens) mágneses anyagok	155
Mágneses anyagok fizikája	157
Mágneses tulajdonságok kis átmágnesezesnél. Rayleigh-törvény	161
Vasveszteségek kis átmágnesezéseknél	167
Nemlineáris torzítások. Intermoduláció	169
Vasmagos tekercsek	174
Rádiófrekvenciás vasmagos tekercsek induktivitása és veszteségei	174
Hangfrekvenciás vasmagos tekercsek. Előmágnesezett fojtótekercs	177
Transzformátorok	184
A csatolási induktivitás fogalma, szórási és csatolási tényező	184
A transzformátor alapegyenletei	186
Transzformátorok helyettesítő kapcsolásai	192
Kölcsönös induktivitás értékének meghatározása	195
Változtatható induktivitások	196
Transzformátorok méretezése	195
Hálózati transzformátorok méretezése	195
Hálózati transzformátorok veszteségei és mérése	205
Kimenő transzformátorok méretezése	207
Kimenő transzformátorok veszteségei	210
Egyéb hangfrekvenciás transzformátorok	212
Transzformátorok gyártása	213
Mágneses árnyékolás	216
Hangszórók és hallgatók	219
Elektromechanikus átalakítók	220
Elektromágneses motorok	220
Elektrodinamikus motorok	222
Elektrostatikus és piezoelektromos motorok	222
Mechanikus-akusztikus átalakítók	223
Akusztikus sugárzók	223
Membránok	225
Akusztikus csatoló elemek	227
Hangfal	227
A tölcsér	228
Hangszóródoboz, labirintus, reflexdoboz	230
Elektroakusztikus átalakítók elektromos impedenciája	230
A dinamikus hangszóró	235
Általános tulajdonságok	235
Az elektromos gerjesztésű mágneskör méretezése	237
Permanens mágneskör méretezése	237
Hangszórók gyártása	239
Rezgőkörök és csatolt körök	242
Soros kapcsolású rezgőkör	242
Soros rezgőkör differenciálegyenlete, kényszerített rezgési állapota	234
A rezonancia fogalma. Fázis- és energiaviszonyok	246
A rezonanciagörbe egyenlete. Körjóság és sávszélesség fogalmai	250
A mechanikai rezgő rendszer	259
Párhuzamos kapcsolású regzőkör	260
Párhuzamos rezgőkörök egyenlete. Rezonancia és antirezonancia	260
Párhuzamos rezgőkör hangolása a kapacitás vagy az induktivitás segítségével	265
A rezonanciagörbe egyenlete párhuzamos rezgőköröknél	267
Rezgőkörök jellemző adatainak mérési meghatározása	272
Bekapcsolási folyamatok	276
Tranziens jelenségek rezgőkürüknél, szabad rezgések	276
A teljes bekapcsolási folyamat	281
Csatolt körök	295
Csatolt körök egyenletei	286
Különböző csatolási módozatok	288
Csatolt körök viselkedése rezonanciafrekvencián	291
Csatolt körök általános viselkedése	295
Sávszűrők rezonanciagörbei	298
Különböző csillapítású és önfrekvenciájú csatolt körök	300
Sávszűrők rezonanciagörbéi	298
Különböző csillapítású és önfrekvenciájú csatolt körök	300
Sávszűrők tervezése	304
Három és négy csatolt körből álló sávszűrők	307
Változtatható sávszélességű szűrők	313
Bekapcsolási folyamatok sávszűrőknél	323
Csatolt körök szabad rezgései	318
Szikraközös rádió adóberendezések	323
Rádiókészülékek bemenő körei	326
Bemenő körök általános elmélete	326
Antenna és műantenna	327
Az általános illesztő kapcsolás.Optimális csatolás	328
Az antennacsatolások fajtái közép- és hosszúhullámon	329
Az antennakör által okozott elhangolódás	332
Felső kapacitív és felső induktív antennacsatolás	332
Alsó kapacitív és alsó induktív antennacsatolás	332
Transzformátoros antennacsatolás	342
Antennaillesztés sávszűrős bemenő körhöz	347
Antenna csatolása rövidhullámon	352
Illesztések rezonáló antennához és tápvezetékhez	352
Beállítható csatolás	354
Keretantennák csatolása	356
Keretantenna közvetlen csatolása	356
A keretantenna illesztése	357
Elektroncsövek	362
Elektronemisszió, különböző csőtípusok és jellemzőik	362
A dióda és karakterisztikái	363
A trióda és karaktereisztikái	367
Csőjellemzők és vezérlő feszültség	368
Tetróda és pentóda	371
Többrácsos csövek	375
A karakterisztika analitikai kifejezése	377
Dinamikus csőkarakterisztikák	379
Munkaengyenes és munkagörbe	379
A dinamikus rácskarakterisztika	380
Az elektroncső mint erősítő	383
A lineáris karakterisztikájú erősítőcső	383
Helyettesítő kapcsolások	384
A nem lineáris csőkarakterisztika analitikai formája	386
Az anódáram-kompenensek szinusz alakú vezérlés esetén	387
A belső csőadmittanciák szerepe	389
A Miller-effektus	390
Egyéb csőkapacitások és az elektronrepülési idő hatásai	392
Grafikus módszerek	394
Torzítások a nem lineáris csőkarakterisztika következtében	395
Torzítási tényező	395
Az erősítőcső által felvett és leadott teljesítmények	398
Felvezető egyenirányítók. Tranzisztorok	400
Félvezető anyagok tulajdonságai	400
A félvezető anyagok rövid elmélete	400
A p-n határréteg tulajdonságai	403
Félvezető diódák	405
A félvezető dióda és karakterisztikája	406
A dióda kapacitásai	409
A tűs dióda	410
Kristálydetektorok	412
Száraz egyenirányítók	413
Száraz egyenirányítók felépítése és tulajdonságai	414
A rezoxidul (kuprox) egyenirányító	415
A szelén egyenirányító	416
Germánium és szilícium egyenirányítók	419
Tranzisztorok	420
A rétegranzisztor	421
A tűs trazisztor	424
Tranzisztorok karakterisztikái	424
A karakterisztika analitikai alakja	429
Grafikus eljárások	433
Tranzisztorok áramellátása és stabilizálása	434
Tranzisztorok helyettesítő kapcsolásai	439
A tranzisztor kisfrekvenciás helyettesítő kapcsolása	439
Tranzisztor.paraméterek	443
A trazisztor viselkedése nagyobb frekvenciákon	446
Áramforrások	449
Készülékek és erősítők áramszükséglete	449
Fűtőteljesítmény-szükséglet	449
Anódteljesítmény-szükséglet	452
Előfeszültség-szükséglet	453
A szükséges teljesítmények előállítsa	454
Akkumulátorok és telepek	454
Ólomakkumulátorok	455
Vas-nikkel akkumulátorok	456
Ezüst-horgany akkumulátorok	458
Nedves telepek	459
Szárazelemek	460
Hálózati táplálás	461
Egyenirányító kapcsolások	462
Kapacitív terhelésű (pufferkondenzátoros) egyenirányítók	466
Összefüggések a feszültség- és az áramértékek között	468
A búgó feszültség meghatározása	475
Szűrés	477
Induktív szűrő	477
Az ellenállásszűrő	478
Feszültségtöbbszörözés	480
Feszültségkétszerező kapcsolások	480
Feszültségsokszorozó kapcsolások	481
Egyéb áramátalakítók	482
Vibrátorok	482
Egyéb áramforrások	485
Hangfrekvenciás erősítők	486
Erősítők és erősítés	487
Az erősítők osztályozása	487
Néper és decibel	492
Torzítások	494
Hangfrekvenciás előerősítők	496
Egyfokozatú feszültségerősítő	496
Az R-C csatolású erősítő	499
Transzformátoros erősítő	499
Hangfrekvenciás teljesítményerősítők	510
Az A osztályú egyszerű erősítő	510
Ellenütemű erősítők	523
Meghajtó erősítő fokozatok	535
Komplex anódimpedenciák által okozott torzítások	539
Kimenő transzformátorok méretezése	541
Hangszín-szabályozás	545
Magas hangok levágása és kiemelése	546
Mély hangok levágása és kiemelése	548
Negatív visszacsatolás	551
Az erősítés lineárizálása	552
Áramvisszacsatolás	554
Feszültség-visszacsatolás	554
Visszacsatolás több fokozaton keresztül	558
Kiegyenlített visszacsatolás	560
Visszacsatolt erősítők stabilitása	561
Erősítők tervezése	564
Méretezési kérdések	564
Felépítési szempontok erősítők tervezésénél	568
Tranzisztoros hangfrekvenciás erősítők	570
Tranzisztoros előerősítők	570
Tranzisztoros teljesítményerősítők	574
Demoduláció	578
Demoduláció nem lineáris elemek segítségével	579
Amlitudómodulált jel demodulálása négyzetes detektorral	579
Az oldalfrekvenciák fázishelyzetének befolyása a demodulálásra	580
Torzítások több moduláló hangfrekvencia esetében	583
Asszimetrikus oldalfrekvenciájú modulált jel	584
A vivőhullám elnyomása és az egyoldalsávos átvitel	586
Lineáris demoduláció	587
Demodulálás diódával	589
Diódás kapcsolások, a demodulátor karakterisztikája és hatásfoka	590
A diódákhoz csatlakozó kapcsolási elemek befolyása a megengedhető modulációs százalék	604
Tényleges dióda-kapcsolások	605
Anódegyenirányítás	607
Anódegyenirányító kapcsolása és működése	607
Az anódegyenirányitó által okozott csillapítás	609
A visszacsatolt audion kapcsolása	614
Demodulátorok tulajdonságainak összehasonlítása	615
A szuperregeneratív kapcsolás	617
Rádiófrekvenciás hangolt erősítők	621
Erősítőcsövek és hangoló körök illesztése	622
Külső terhelések hatása a hangoló körök tulajdonságaira	622
Egyszerű rezgőkör illesztése az erősítőcsőhöz és a demodulátorhoz	626
Sávszűrők illesztése az erősítőcsőhöz és a demodulátorhoz	626
Erősítés rövidhullámon	628
Rádiófrekevenciás erősítők stabilitása	628
A RF. erősítőcsövek torzításai	631
Különböző karakterisztikák által keltett áramkomponensek	631
Búgásmoduláció	635
A moduláció elmélyülése	635
A moduláció eltorzulása	636
A keresztmoduláció	636
Összefüggés a RF torzítások között	638
Önműködő erősítésszabályozás	639
A szabályozott erősítők kapcsolásai. Késleltetett szabályozás	640
A késleltetett dióda által okozott torzítás	645
A szabályozási görbe számítása	648
Különleges szabályozó megoldások	640
A szabályozócsövek feszülségellátása és szűrése	652
Hangolásjelző alkalmazása	654
A rádió vevőkészülék zajjelnségei	655
Az ellenállászaj	655
A sörétzaj	657
Erősítőcsövek helyettesítés zajellenállása	658
A teljes rádiókészülék zajviszonyai	660
Tranzisztoros hangolt erősítők	662
Keverő fokozat	666
Keverés	667
A keverő fokozat karakterisztikája	667
A középfrekvencia megválasztása	669
Keverő kapcsolások	670
Additiv keverés	670
Multiplikatív keverés	673
Követelmények keverőcsövekkel szemben	681
Keverés rövidhullámon	683
A keverőcső által keltett torzítások és interferenciák	685
Rádiófrekvenciás torzítások	685
Zavarójelek (szuperfüttyök)	687
A vevőkészülék helyi rezgéskeltője	691
Oszcillátorkapcsolások	692
A berezgés feltételei	692
Induktív visszacsatolású oszcillátorok	693
Hartley-oszcillátor	698
Colpitts-osszillátor	700
A helyi rezgések frekvenciája és az együttfutás	701
A helyi rezgések frekvenciája	702
Kapcsolási megoldások az együttfutás biztosítására	704
Frekvenciaállandóság	712
Az oszcillátorcső befolyása a rezgések stabilitására	713
A regőkör elemeinek és a keverőcsőnek befolyása a rezgés stabilitására	713
Túlrezgés és vadrezgések	716
Osszcillátor, és keverő kapcsolások	719
Oszcillátor táplálása	719
Hullámváltás, keverő fokozat teljes kapcsolása	720
Tranzisztoros oszcillátor- és keverőkapcsolások	722
Frekvenciamodulációs vevőkészülék	725
A frekvenciamodulációs készülék elemei	737
Az antenna és a tápvezeték	739
A rádiófrekvenciás erősítő fokozat	741
Keverő és oszcillátorfokozat	748
A középfrekvenciás erősítő	752
Amplitudóhatároló (limiter)	761
Demodulátorok	763
A tranzisztoros frekvenciamodulált vevőkészülék	784
Rádiókészülékek mérése	792
Elektromos vizsgálatok	792
Definicíók	792
Mérőeszközök	794
Rádiófrekvenciás mérések	795
Hangfrekvenciás mérések	802
Akusztikus vizsgálatok	804
Definíciók	804
Akusztikus mérések	804
Mérések frekvenciamodulált vevőkészüléken	809
Mérési kapcsolások és mérési módszerek	809
Irodalom	817
Tárgymutató	819
