Sztereó rádiók szervizkönyve III.

Sztereo rádiók szervizkönyve III.

Szerző

Grafikus

Lektor

Budapest

'Kókai Tamás: Sztereó rádiók szervizkönyve III. ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1984
Kötés típusa:	Félvászon
Oldalszám:	145 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	29 cm x 20 cm
ISBN:	963-10-5528-0
Megjegyzés:	160 fekete-fehér ábrával illusztrálva. Tankönyvi szám: 61186.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Előszó	9
URH-áthangolások	11
Általános szempontok	11
Áthangolás járulékos kapacitással	12
Áthangolás vasmaggal és kapacitással	13
Gyakorlati tanácsok	13
Áthangolás varicap hangolású tunerek esetén	14
Áthangolás tekercscserével	15
A menetszám növelésének módszerei	16

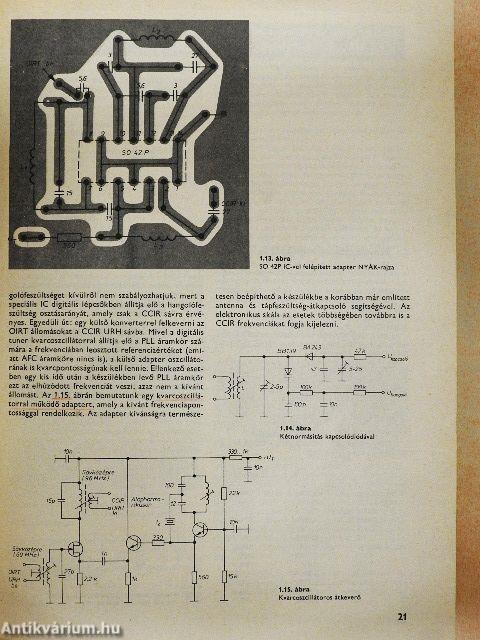

Kétnormásítás	17
Kétnormásítás külön adapterrel	19
Adapter FET-es keverővel	19
IC-vel felépített adapter	20
Egyéb átalakítások	20
Kétnormásítás kapcsolódiódákkal	20
Digitális hangolású tunerek kétnormásítása	20
Szovjet sztereó rádióadás és -vétel, készülékek átalakítása	22
Szovjet sztereó rádióadás és -vétel	22
Melogyija 104 Sztereo rádió-vevőkészülék	23
A tápegység felépítése (Y-10-es modul)	23
Hangfrekvenciás erősítő	23
Sztereó dekódoló áramkör (Y 6 modul)	23
Középfrekvenciás erősítőfokozat (Y 5 modul)	24
FM hangolóegység (Y 1 modul)	24
AM keverőfokozat (Y 2 modul)	24
A rádiókészülék átalakítása MPX sztereójelek vételére	25
Az URH bemeneti fokozat átalakítása OIRT-CCIR normásra	27
DSP 301 (DUET) sztereó rádió	32
Műszaki adatok	32

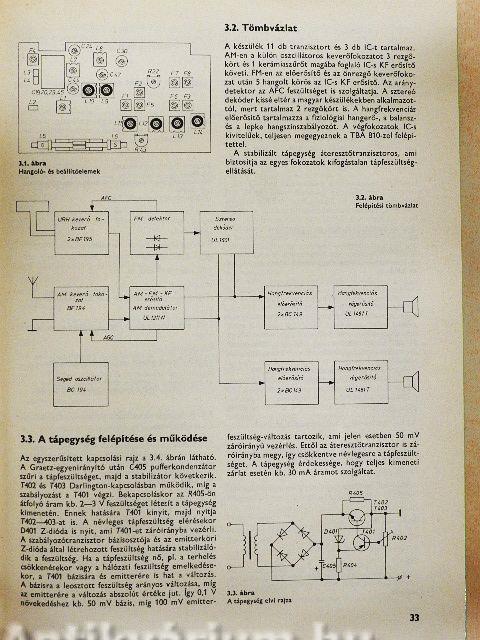

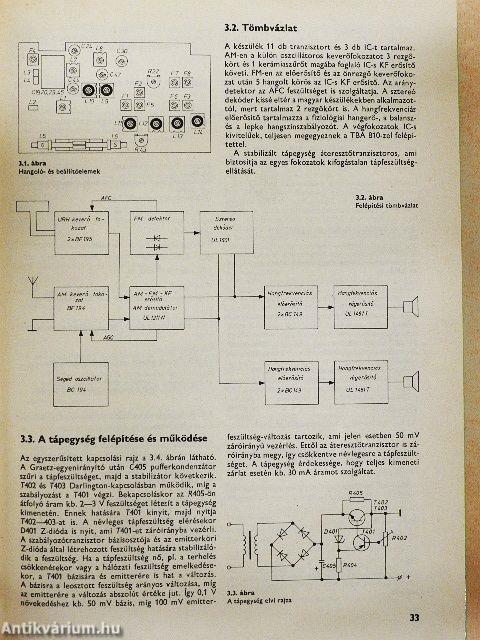

Tömbvázlat	33
A tápegység felépítése és működése	33
A tápegység hibái és javításuk	34
A hangfrekvenciás erősítők felépítése és működése	34
A hangfrekvenciás fokozat beállítása, hibái és javításuk	35
A sztereó dekóder működése, beállítása és javítása	35
A középfrekvenciás erősítőfokozat működése és beállítása	36
A középfrekvenciás erősítő hibái és javításuk	36
Az AM keverőfokozat felépítése és működése	37
Az AM keverőfokozat beállítása és hibái	37
Az URH keverőfokozat felépítése	37
Az URH keverőfokozat beállítása és hibái	40

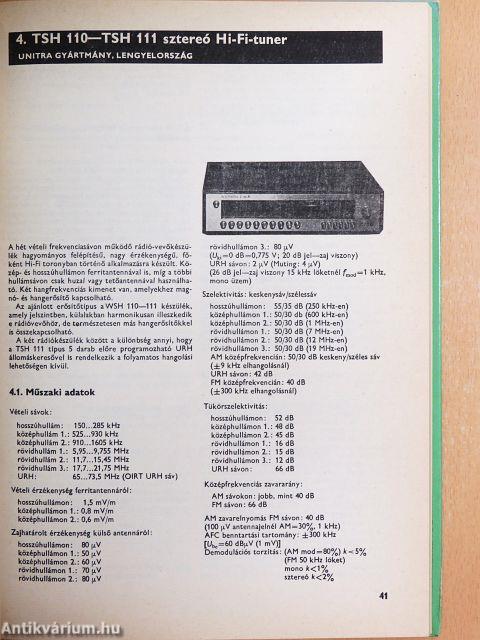

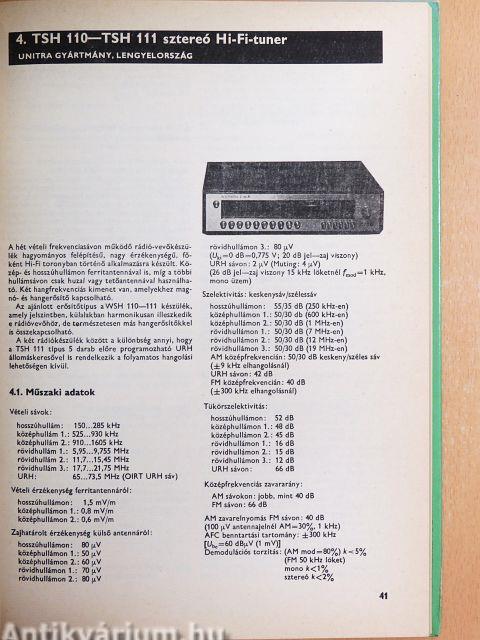

TSH 110 - TSH 111 sztereó Hi-Fi tuner	41
Műszaki adatok	41
Tömbvázlat	42
A tápegység felépítése, működése és hibái	42
A hangfrekvenciás kimeneti erősítő felépítése és hibái	43
A sztereó dekóder felépítése és működése	43
A sztereó dekóder beállítása, hibái és javításuk	44
Az FM KF fokozat felépítése és működése	45
Az FM KF fokozat beállítása és javítása	45
Az FM hangolóegység felépítése és működése	46
Az FM hangolóegység beállítása és javítása	46
Az AM KF erősítő felépítése és javítása	46
Az AM KF erősítő beállítása és hibái	47
AzAM előerősítő és a keverőfokozat működése, felépítése és hibái	47
BETA DSS 201 típusú sztereó rádió	54
Műszaki adatok	54
Tömbvázlat	57
A tápegység felépítése és működése	57
A tápegység hibái és javításuk	57
A hangfrekvenciás erősítő felépítése és működése	58
A hangfrekvenciás erősítő hibái és javításuk	58
A sztereó dekóder működése, beállítása és hibái	59
A középfrekvenciás erősítő felépítése és működése	60
A középfrekvenciás erősítő beállítása, hibái és javításuk	60
Az AM keverőfokozat felépítése és működése	60
Az AM keverőfokozat beállítása, hibái és javításuk	62
Az URH keverőfokozat felépítése és működése	63
Az URH keverőfokozat beállítása és hibái	63
PROXIMA 2404.00...2404.03 típusú sztereó rádió-vevőkészülék	69
Műszaki adatok és minőségi jellemzők	69
A tápegység felépítése és működése	71
A tápegység hibái és javításuk	71
Az FM NF egység felépítése és működése	72
Az FM NF egység hibái és javításuk	73
Az FM KF erősítő működése és felépítése	76
Az FM KF erősítő hibái és javításuk	76
A sztereó dekóder működése	77
A sztereó dekóder hibái és elhárításuk	78
Az AM egység működése és felépítése	79
Az AM egység hibái és javításuk	82
A hangfrekvenciás egység működése	82
A végfokozat hibái és elhárításuk	88
MERKURY DSH 302 A, DSH 303 A típusú rádió-vevőkészülék	89
Műszaki adatok és minőségi jellemzők	89
A tápegység felépítése és működése	90
A tápegység beállítása	90
A tápegység hibái és javításuk	90
Az URH FM tuner felépítése és működése	92
Az FM tuner hibái és javításuk	94
Az FM KF és a sztereó dekóderegység felépítése és működése	94
A HA 1137 W típusú IC felépítése és műszaki adatai	95
A HA 1156 W típusú IC működése és műszaki adatai	99
Az FM KF és sztereóegység hibái és javításuk	99
Az AM egység felépítése és működése	102
Az AM egység hibái és javításuk	104
A szenzoregység működése és felépítése	104
Az M 580 típusú IC felépítése és műszaki adatai	104
A szenzoregység hibái és javításuk	107
A hangfrekvenciás egység működése és felépítése	107
Az előerősítő és az illesztőerősítő	107
A korrekciós erősítő	110
A hangfrekvenciás végfokozat	110
Az STK-077 típusú IC legfontosabb műszaki adatai	110
Az ambiofon-szabályozás	110
A hangfrekvenciás egység hibái és javításuk	111
Az RA 6350 S AIDA típusú rádió-vevőkészülék	116
A készülék felépítése	116
Műszaki adatok	116
A tápegység felépítése és működése	118
A tápegység hibái és javításuk	118
Az FM modul műszaki adatai, felépítése és működése	119
A TDA 1062 típusú, Telefunken gyármtányú IC adatai	120
A nűA 741 típusú IC műszaki adatai	123
A nűA 3089 típusú IC műszaki jellemzői	123
Az FM modul beállítása	127
Az FM modul hibái és elhárításuk	127
A sztereó dekódolómodul műszaki adatai, működése és mérése	128
A sztereó dekódolómodul hibái és javításuk	128
Az AM egység felépítése és működése	131
A TCA 440 típusú IC műszaki adatai	132
Az AM egység hibái és javításuk	134
Az előerősítő-modul műszaki adatai, felépítése és működése	136
A nűA 739 típusú IC legfontosabb adatai	137
Az előerősítő-modul hibái és javításuk	137
A szabályozómodul műszaki adatai, felépítése és működése	138
A szabályozómodul hibái és javításuk	138
A végfokozatmodul műszaki adatai, felépítése és működése	138
A végfokozatmodul hibái és javításuk	140
