Térláttatós ábrázoló mértan

Szerző

Pál Imre

Grafikus

J. Jaczó Éva

Lektor

Dr. Petrich Géza

Budapest

'Pál Imre: Térláttatós ábrázoló mértan ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1959
Kötés típusa:	Félvászon
Oldalszám:	192 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	24 cm x 17 cm
ISBN:

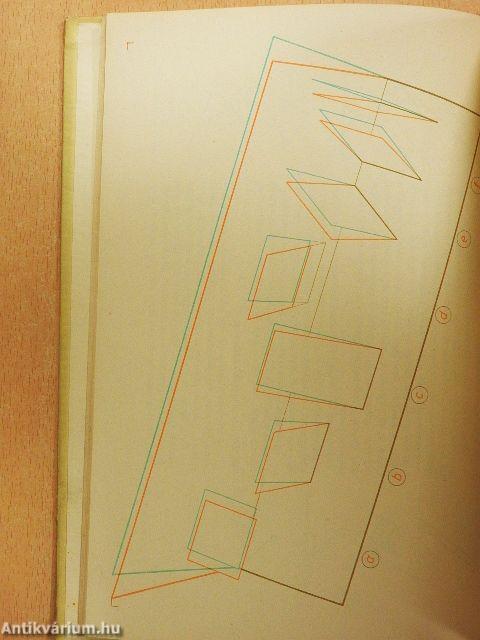

Megjegyzés:	494 ábrával illusztrálva. 2 db anaglif 3D szemüveggel mellékelve. Tankönyvi száma: 40 098.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

Ez a könyv az ábrázoló mértan gyakorlatilag fontos szerkesztéseit két szemmel való látást biztosító ábrákkal mutatja be, vagyis egy teljes modelltárat bocsát az olvasó rendelkezésére.
A műszaki és... Tovább

Tartalom

Bevezetés	5
Az ábrázoló mértan célja	5
E könyv célja	5
A könyv helyes használata	7
Térmértani alapfogalmak
Térelemek	11
Két térelem kölcsönös helyzete-Párhuzamosság-Merőlegesség	13
Térelemek távolsága és szöge	15
Monge-Féle ábrázolás (Rendezett Nézetek)
Az ábrázolás alapfogalmai
Vetítés	17
A kétképes ábrázolás	19
Harmadik kép-Képsíkok egyesítése	21
Nézetrend-Metszet	23
Az egyenes ábrázolása	25
Két egyenes kölcsönös helyzete	27
A sík ábrázolása	29
A sík különleges helyzetű egyenesei	31
Sík helyzete a képsíkrendszerben	31
Párhuzamos síkok szerkesztése	35
Rajzolvasás	37
Egymást metsző térelemek
Különleges helyzetű térelemek metsződése	37
Általános helyzetű térelemek metsződése	39
Alapműveletek-Méretfeladatok
Transzformáció	43
Kétszeri transzformáció	45
Egyszeri transzformációval megoldható feladatok	47
Elfordítás	49
Sík képsíkba fordítása-Affinitás	51
A sík normálisa	55
Transzverzálisok	57
Térelemek szöge	61
Síklapú testek
Gúla és hasáb	63
Egyenes és síklapú test döféspontjai	65
Hasáb síkmetszése-Palástkiterítés	67
Hasáb síkmetszése, affinitással	69
Gúla síkmetszése, transzformációval-Palástkiterítés	71
Gúla síkmetszése, centrális kollineációval	73
A centrális kollineáció ellentengelyei	75
Síklapú testek áthatása	77
Gúla és hasáb áthatása, síksorral	79
Árnyékszerkesztés
Alapfogalmak	81
Síklapú testek árnyéka	83
Síklapú testek egymásra vetett árnyéka	85
Görbe vonalak és görbe felületek
A görbékről általában	87
A kör ábrázolása	89
Gyakoribb görbe felületek	91
Görbe felület érintősíkja	93
Görbe felületek ábrázolása -Felületi pont-Érintősík	95
Görbe felület és egyenes döféspontjai	97
Gömb síkmetszése	99
Gömb és egyenes döfésponjai	101
Kúp és henger érintősíkja és árnyéka	103
Forgáskúp síkmetszése-Kúpszeletek	105
Forgáskúp metszése általános helyzetű síkkal-Paláskiterítés	109
Ferde körhenger síkmetszése és palástjának kiterítése	113
Ferde körhenger síkmetszése, affinitással	115
Ferde körkúp síkmetszése, centrális kollineációval	117
A gömb árnyéka	119
Ferde körkúp és ferde körhenger áthatása	121
Forgáshengerek áthatása	123
Elfajuló áthatás	125
Sztereografikus projekció	127
Forgásfelület síkmetszése	129
Forgásfelületek áthatása	131
Forgási hiperboloid	133
Torzfelületek	135
Csavarfonal	139
Csavarfelületek	141
Fontosabb mértani helyek	143
Mértani helyekkel megoldható feladatok	145
Kótás ábrázolás
Térelemek-Alapszerkesztések	147
Terepfelület	161
Földmunkálatok	163
Különféle transzverzálisok	167
Vetőmegoldások	169
Biztonsági pillér szerkesztése	173
Szemelvények a paralel és centrális perspektívából
Az axonometrikus kép keletkezése	175
Merőleges axonometria	175
Ferde axonometria	181
A centrális kép keletkezése	183
Perspektív kép szerkesztése nézetekből	185
Ajánlott irodalom	187
Anaglif-irodalom	189

Témakörök

Pál Imre

Pál Imre műveinek az Antikvarium.hu-n kapható vagy előjegyezhető listáját itt tekintheti meg: Pál Imre könyvek, művek

Megvásárolható példányok

Nincs megvásárolható példány
A könyv összes megrendelhető példánya elfogyott. Ha kívánja, előjegyezheti a könyvet, és amint a könyv egy újabb példánya elérhető lesz, értesítjük.

Előjegyzem
