Térláttatós ábrázoló mértan

Szerző

Szerkesztő

Grafikus

Lektor

Budapest

'Pál Imre: Térláttatós ábrázoló mértan ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1964
Kötés típusa:	Félvászon
Oldalszám:	196 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	25 cm x 17 cm
ISBN:
Megjegyzés:	2 db 3 dimenziós szemüveggel. Színes ábrákkal illusztrálva. Tankönyvi szám: 40785.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

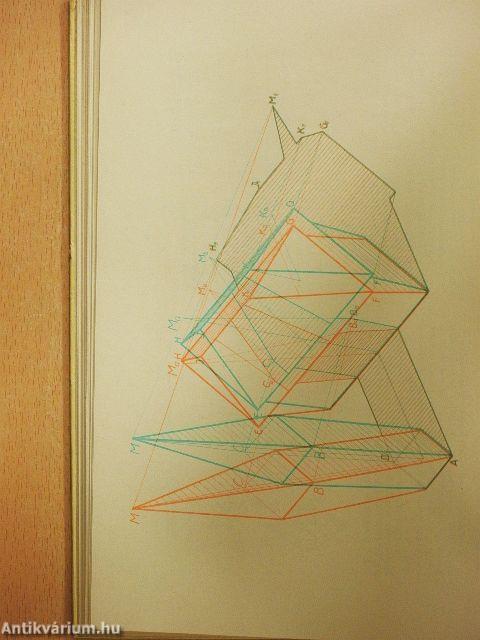

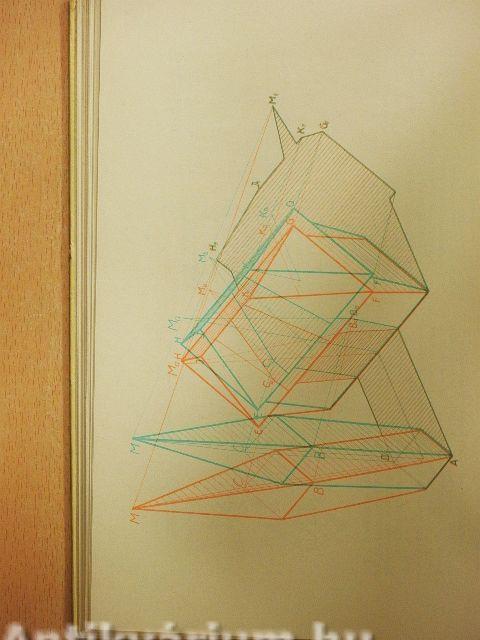

Ez a könyv az ábrázoló mértan gyakorlatilag fontos szerkesztéseit két szemmel való látást biztosító ábrákkal mutatja be, vagyis egy teljes modelltárat bocsát az olvasó rendelkezésére.
A műszaki és... Tovább

Tartalom

Bevezetés	5
Az ábrázoló mértan célja	5
E könyv célja	5
A könyv helyes használata	6
Térmértani alapfogalmak
Térelemek	11
Két térelem kölcsönös helyzete-Párhuzamosság-Merőlegesség	13
Térelemek távolsága és szöge	15
Forgatás-Tükrözés	17
Monge-Féle ábrázolás (Rendezett Nézetek)
Az ábrázolás alapfogalmai
Vetítés	19
A kétképes ábrázolás	21
Harmadik kép-Képsíkok egyesítése	23
Nézetrend-Metszet	25
Az egyenes ábrázolása	31
Két egyenes kölcsönös helyzete	29
A sík ábrázolása	31
A sík különleges helyzetű egyenesei	33
Sík helyzete a képsíkrendszerben	33
Párhuzamos síkok szerkesztése	37
Rajzolvasás	39
Egymást metsző térelemek
Különleges helyzetű térelemek metsződése	39
Általános helyzetű térelemek metsződése	41
Alapműveletek-Méretfeladatok
Transzformáció	45
Kétszeri transzformáció	47
Egyszeri transzformációval megoldható feladatok	49
Elfordítás	51
Sík képsíkba fordítása-Affinitás	53
A sík normálisa	57
Transzverzálisok	59
Térelemek szöge	53
Síklapú testek
Gúla és hasáb	65
Egyenes és síklapú test döféspontjai	67
Hasáb síkmetszése-Palástkiterítés	69
Hasáb síkmetszése, affinitással	71
Gúla síkmetszése, transzformációval-Palástkiterítés	73
Gúla síkmetszése, centrális kollineációval	75
A centrális kollineáció ellentengelyei	77
Síklapú testek áthatása	79
Gúla és hasáb áthatása, síksorral	81
Szabályos testek	83
Félszabályos testek	85
Árnyékszerkesztés
Alapfogalmak	87
Síklapú testek árnyéka	89
Síklapú testek egymásra vetett árnyéka	91
Görbe vonalak és görbe felületek
A görbékről általában	93
A kör ábrázolása	95
Gyakoribb görbe felületek	97
Görbe felület érintősíkja	99
Görbe felületek ábrázolása -Felületi pont-Érintősík	101
Görbe felület és egyenes döféspontjai	103
Gömb síkmetszése	105
Gömb és egyenes döfésponjai	107
Kúp és henger érintősíkja és árnyéka	109
Forgáskúp síkmetszése-Kúpszeletek	111
Forgáskúp metszése általános helyzetű síkkal-Paláskiterítés	115
Ferde körhenger síkmetszése és palástjának kiterítése	119
Ferde körhenger síkmetszése, affinitással	121
Ferde körkúp síkmetszése, centrális kollineációval	123
A gömb árnyéka	125
Ferde körkúp és ferde körhenger áthatása	127
Forgáshengerek áthatása	129
Elfajuló áthatás	131
Sztereografikus projekció	133
Forgásfelület síkmetszése	135
Forgásfelületek áthatása	137
Forgási hiperboloid	139
Torzfelületek	141
Csavarfonal	145
Csavarfelületek	147
Fontosabb mértani helyek	149
Mértani helyekkel megoldható feladatok	151
Kótás ábrázolás
Térelemek-Alapszerkesztések	153
Terepfelület	167
Földmunkálatok	169
Különféle transzverzálisok	173
Vetőmegoldások	175
Biztonsági pillér szerkesztése	179
Szemelvények a paralel és centrális perspektívából
Az axonometrikus kép keletkezése	181
Merőleges axonometria	181
Ferde axonometria	187
A centrális kép keletkezése	189
Perspektív kép szerkesztése nézetekből	191
Ajánlott irodalom	192
Anaglif-irodalom	194
