Tv-áramkörök mérése és beállítása

Szerző

Gyurkovics Attila

Lektor

S. Tóth Ferenc

Budapest

'Gyurkovics Attila: Tv-áramkörök mérése és beállítása ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1980
Kötés típusa:	Félvászon
Oldalszám:	184 oldal
Sorozatcím:
Kötetszám:
Nyelv:	Magyar
Méret:	29 cm x 21 cm
ISBN:	963-10-3265-5
Megjegyzés:	250 fekete-fehér ábrával illusztrálva. Tankönyvi szám: 18150.

Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Tartalom

Előszó	9
Általános tudnivalók	11
A tv-készülékek felépítési jellemzői	11
A tv-készülékek műszaki jellemzői	14
A tv-készülékek áramkörei	19
Az elektroncsöves és hibrid készülékek tápegysége	20
Beállítások	20
Mérések	21
A fűtőkör	22
Beállítások	22
Mérések	22
Félvezetőkkel működő készülékek tápegysége	24
A hálózati transzformátoros tápegység beállítása	24

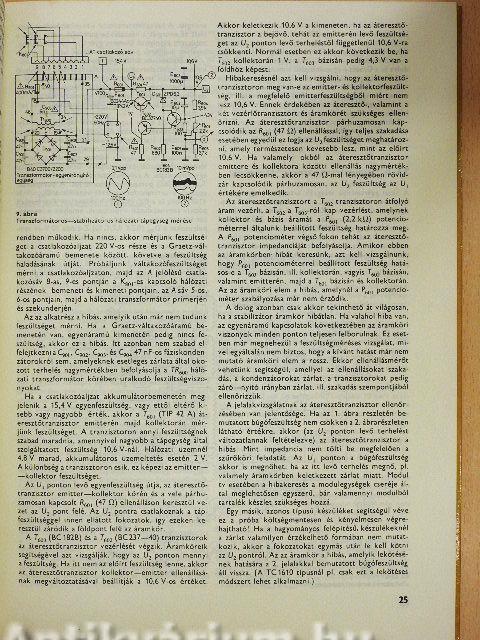

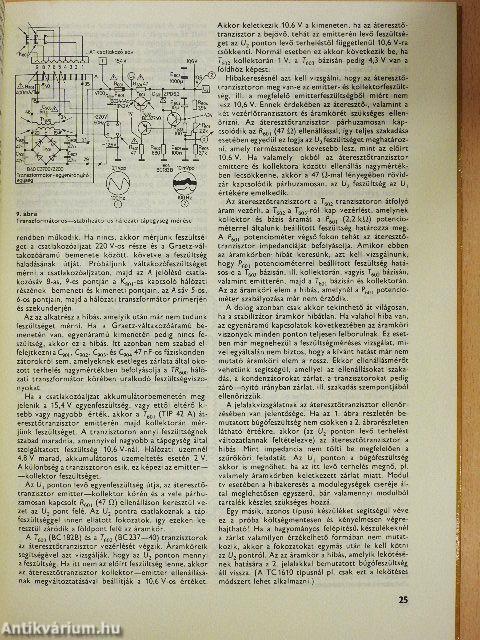

A hálózati transzformátoros tápegység mérése	24
A "pumpatranzisztoros" tápegység	26
A "pumpatranzisztoros" tápegység beállítása	27
A stabilizátor beállítása	28
Mérések a "pumpatranzisztoros" tápegységben	28
Járulékos tápegységek	30
Beállítások a járulékos tápegységekben	30
A járulékos tápegységek mérése	31
A sorvégfokozat	32
Az elektroncsöves sorvégfokozat beállítása	32
Mérések az elektroncsöves sorvégfokozatban	33
Tranzisztoros sorvégfokozat beállítása	35
Mérések tranzisztoros sorvégfokozatban	36
A "pumpatranzisztoros" sorvégfokozat	37
A buszterfeszültség beállítása	38
Mérések a "pumpatranzisztoros" sorvégfokozatban	38
A vízszintes képméret beállítása	41
A vízszintes képméret beállítása elektroncsöves sorvégfokozatoknál	42
A vízszintes képméret beállítása tranzisztoros sorvégfokozatnál	42
A vízszintes képméret beállítása "pumpatranzisztoros" sorvégfokozatnál	43
A sormeghajtó fokozat	44
A sorszinkron beállítása	44
A blockingoszcillátor frekvenciájának beállítása	44
A multivibrátor beállítása	45
A színuszoszcillátor frekvenciájának beállítása	45
A fázishíd beállítása	46
A sorfázis beállítása	46
Mérések a sormeghajtó és szinkronizálófokozatban	47
A sorfrekvencia beállítása tranzisztoros készülékeknél	49
Mérések a tranzisztoros soroszcillátor-fokozatban	49
A modulrendszerű sormeghajtó és szinkronizálófokozat	49
A TBA950 integrált áramkör felépítése	50
A TBA950 néhány jellegzetes hibája	53
A TBA950 beállítása	53
Mérések a TBA950 integrált áramkörben	53
A kép vízszintes linearitásának beállítása	53
A kép vízszintes linearitásának beállítása elektroncsöves sorvégfokozatoknál	53
A kép vízszintes linearitásának beállítása tranzisztoros sorvégfokozatokban	54
A képeltérítő fokozat	54
Az elektroncsöves képeltérítő fokozat beállítása	56
Mérések az elektroncsöves képeltérítő fokozatban	57
A tranzisztoros képeltérítő fokozat beállítása	58
Mérések a tranzisztoros képeltérítő fokozatban	59
A modulrendszerű függőleges eltérítőfokozat	60
A függőleges eltérítőmodul működése	60

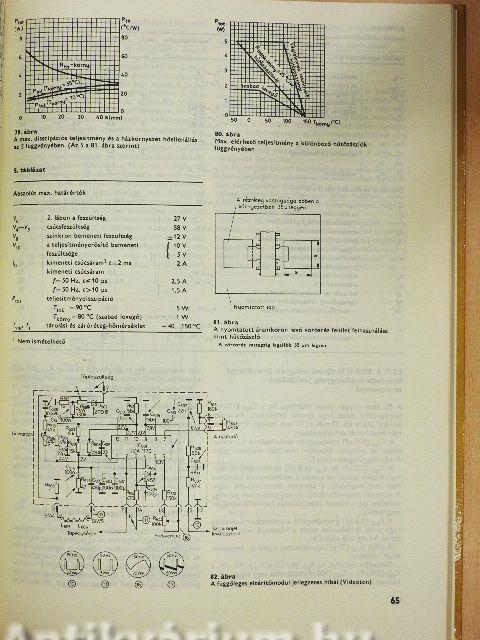

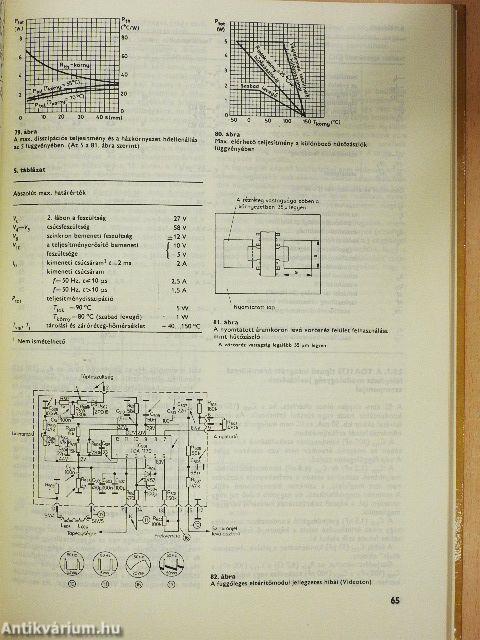

A TDA1170 típusú integrált áramkörrel felépített modulegység javításának szempontjai	66
Mérések a függőleges eltérítőmodulban	66
A képcső	67
Az alapfényerő beállítása	68
A fókusz beállítása	68
A képhelyzet beállítása	68
A párnamágnesek beállítása	69
A sugáráram beállítása	69
Az elektroncsöves készülékek képcsövének beállítása	69
Az elektroncsöves készülékek képcső-áramköreinek mérése	70
A tranzisztoros készülékek képcsövének beállítása	73
A tranzisztoros készülékek képcsövének mérése	73
A hálózati modulkészülékek képcső-áramköre	74
A hálózati modulkészülékek képcsövének beállítása	75
Mérések a hálózati modulkészülék képcső-áramköreiben	76
A videoerősítő	77
Az elektroncsöves videofokozat beállítása	78
Mérések az elektroncsöves videoerősítőben	79
A tranzisztoros videoerősítő beállítása	81
A tranzisztoros videoerősítő mérése	82
A hálózati modulkészülék videofokozatának beállítása	83
A hálózati modulkészülék videoerősítőjének mérése	85
A szinkronjel-leválasztó	85
Mérések az elektroncsöves szinkronjel-leválasztóban	85
Az elektroncsöves-tranzisztoros szinkronjel-leválasztó mérése	87
A tranzisztoros szinkronjel-leválasztó mérése	87
A modulkészülék szinkronjel-leválasztója	88
Az automatikus erősítésszabályozás (AGC)	88
Az elektroncsöves AGC-fokozat beállítása	89
Az AGC-késleltetés beállítása	89
Mérések az elektroncsöves AGC-fokozatban	90
Az elektroncsöves-tranzisztoros AGC-fokozat beállítása	95
Az elektroncsöves-tranzisztoros AGC-fokozat mérése	97
A tranzisztoros AGC-fokozat beállítása	98
A tranzisztoros AGC-fokozat mérése	99
A modulkészülékek AGC-fokozata	101
A modulkészülék AGC-fokozatának mérése	102
A kép-KF erősítő	102
Az elektroncsöves kép-KF erősítő mérése	113
Az elektroncsöves-tranzisztoros kép-KF erősítő mérése	114
A tranzisztoros kép-KF erősítő mérése	115
A modulkészülék kép-KF erősítője	117

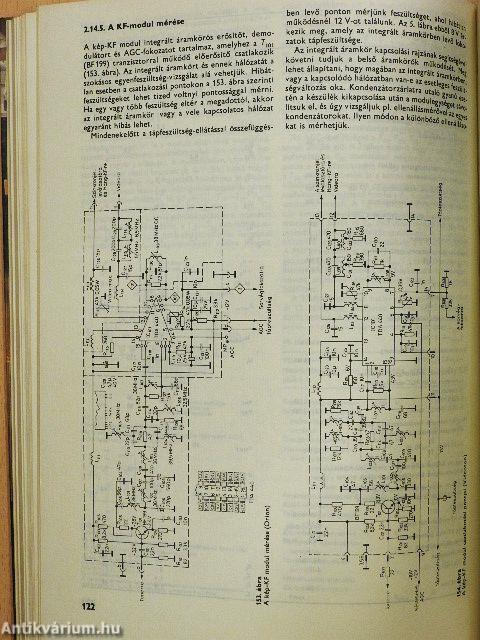

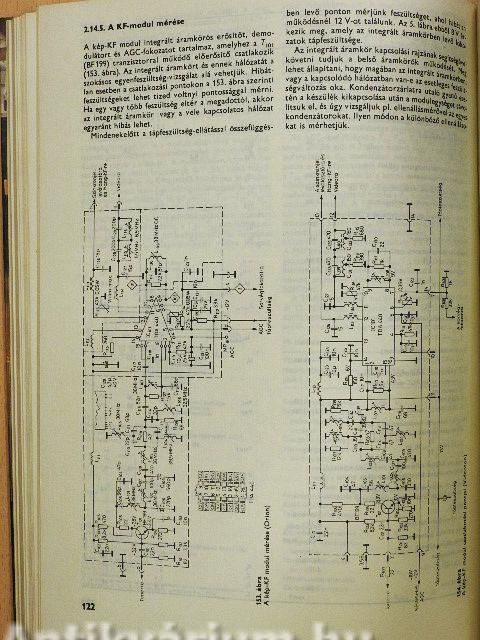

A kép-KF-modul mérése	122
A nagyfrekvenciás egység	123
Az elektroncsöves nagyfrekvenciás előerősítő hangolása	123
Az elektroncsöves oszcillátor hangolása	125
A tranzisztoros folyamatos hangolású csatornaváltó egység (tuner) beállítása, hangolása	125
Egyenáramú beállítás	125
A KF-átvitel ellenőzrése	127
Bemeneti körök hangolása	127
A sávszűrő hangolása	128
Az oszcillátor beállítása	128
Az UHF-egység hangolása	129
Az oszcillátoregyüttfutás beállíátsa	129
A bemeneti állóhullámarány beállítása	130
Az Orion UHF-VHF kombinált tuner hangolása	130
A PIN diódás UHF-VHF tuner	132
Az elektroncsöves nagyfrekvenciás egység mérése	133
A tranzisztoros UHF-VHF egység mérése	135
A programválasztó	137
A programválasztó beállítása	138
A programválasztó mérése	138
A szenzor mérése	140
A hangrész	143
A hang-KF és demodulátor hangolása	143
A modul hangfokozat	145
Az integrált áramkörös fokozatok jellemző hibái	157
Az elektroncsöves hangfokozat mérése	157
A tranzisztoros intercarrier hang-KF erősítő mérése	160
A tranzisztoros-integrált áramkörös hangfokozat mérése	161
Az integrált áramkörös hang-KF erősítő és demodulátor mérése	163
A modul hangfokozat mérése	164
