TV javítás

(TC 1610, TC 1620)

Szerző

Tóthné Adonyi Annamária

Szerkesztő

Csabai Dániel

Grafikus

Fischborn Lajosné

Lektor

Gyurkovics Attila

Budapest

'Tóthné Adonyi Annamária: TV javítás ' összes példány

Kiadó:	Műszaki Könyvkiadó
Kiadás helye:	Budapest
Kiadás éve:	1984
Kötés típusa:	Ragasztott papírkötés
Oldalszám:	107 oldal
Sorozatcím:	Elektronika
Kötetszám:
Nyelv:	Magyar
Méret:	24 cm x 17 cm
ISBN:	963-10-5378-4
Megjegyzés:	Fekete-fehér ábrákkal illusztrált. Tankönyvi szám: 61 190.

Értesítőt kérek a kiadóról

Értesítőt kérek a sorozatról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

Ennek a könyvnek az a célja, hogy konkrét gyakorlati segítséget nyújtson a mindennapi szervíz- és esetenkénti amatőrtevékenységhez. Ezért részletes tájékoztatást igyekeztem adni a készülékek... Tovább

Tartalom

Előszó	9
Műszaki adatok	11
A TC 1610 (Tünde) műszaki adatai	11
A TC 1620 (Mini Vidi) műszaki adatai	13
A TC 2610 műszaki adatai	14
Kezelési útmutató	15
A TC 1610 (Tünde) üzembe helyezése	15
Hálózati üzem	15
Akkumulátoros üzem	15
Műsorvétel, programozás	15
Fényerő- és kontrasztszabályozás	16
Telekapcsoló és hangerő-szabályozó	16
A készülék hátoldalán elhelyezett egyéb kezelőszervek és kivezetések	16
A TC 1620 (Mini Vidi) üzembe helyezése	17
Hálózati üzem	17
Akkumulátoros üzem	17
Műsorvétel, programozás	17
Fényerő- és kontrasztszabályozás	17
Hangerő-szabályozás	18
A készülék hátoldalán elhelyezett egyéb kezelőszervek és kivezetések	18

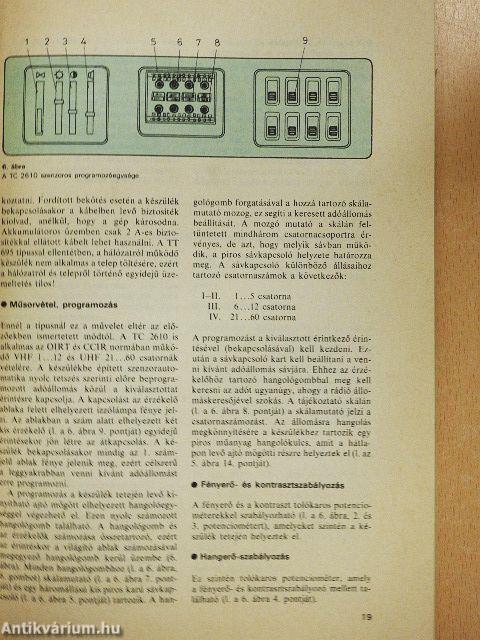

A TC 2610 típusú készülék üzembe helyezése	18
Hálózati üzem	18
Akkumulátoros üzem	18
Műsorvétel, programozás	19
Fényerő- és kontrasztszabályozás	19
Hangerő-szabályozás	19
A készülék hátoldalán elhelyezett egyéb kezelőszervek és kiszerelések	20
Szerelési útmutató	21
A TC 1610 (Tünde) előkészítése a javításhoz	21
A hangszóró kiépítése	21
A programozóegység kiépítése	21
A képcső kiépítése	21
A TC 1620 (Mini Vidi) előkészítése a javításhoz	22
Az előkeret kiépítése	22
A képcső kiépítése	22
A programozóegység és a potenciométer-szerelvény kiépítése	22
Működési leírások	23
A TC 1610 típusú készülék felépítése	23
A TC 1610 típusú készülék működési leírása	24
A szűrőegység	24
A hangolóegység	24
A hangolóegység üzemi adatai	26
A programozóegység	27
A középfrekvenciás erősítőfokozat	27
Videomodulátor és erősítőfokozat	28
A kapuzott AGC-fokozat	28
A szinkronjel le- és szétválasztófokozat	30
A vízszintes eltérítő-áramkör	31
A függőleges eltérítő-áramkör	33
A képkioltó-áramkör	35
A hangcsatorna	35
A hálózati tápegység és a stabilizátor-áramkörök	37
A TC 1620 típusú készülék felépítése	38
A TC 1620 típusú készülék működési leírása	38
A szűrő-, hangoló- és programozóegység	38
A középfrekvenciás erősítőfokozat	38
A videomodulátor és végerősítő-fokozat	38
A kapuzott ACG-fokozat	39
Integrált áramkörrel megépített szinkronjel-leválasztó, -szétválasztó és soroszcillátor-fokozat	40
A vízszintes meghajtó- és végerősítő-fokozat	43
A függőleges eltérítő-áramkör	44
A képkioltó-áramkör	44
A hangcsatorna	44
A tápegység	45
A tC 2610 működési leírása	45
Beállítási és hangolási előírások	50

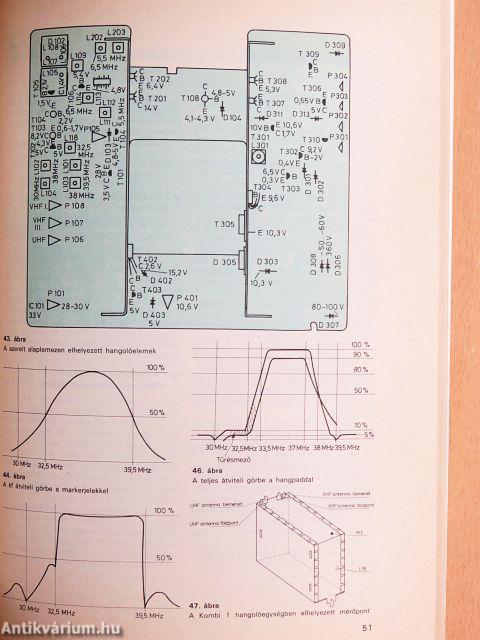

A TC 1610 (Tünde) kép kf-erősítő behangolása	50
A hangcsatorna gyári behangolása és ellenőrző mérései a TC 1610-ben	52
A hangcsatorna érzékenységének ellenőrzése	52
A hangcsatorna AM-elnyomásának ellenőrzése	52
A hangcsatorna kimeneti teljesítményének ellenőrzése	52
A stabilizált tápfeszültség beállítása a TC 1610-ben	53
A videoerősítő AGC munkapontjának beállítása a Tündében	53
Skálapontosság (sávhatárok) beállítása a TC 1610-ben	53
Képgeometria beállítása a TC 1610-ben	53
A kép kF-erősítő behangolása a TC 1620-ban	54
A TC 1620 hangcsatorna behangolása és ellenőrző mérései	56
A hangcsatorna érzékenységének ellenőrzése	56
A kimeneti hangteljesítmény mérése	57
ACG-beálítás a TC 1620-ban	57
A hangolófeszültség beállítása a TC 1620-ban	57
Képgeometria és szinkronizált beállítása a TC 1620-ban	57
TC 1610-ben és a TC 1620-ban előforduló azonos hibák és okaik	59
A VHF-egység hibái	60
A kép zajos, a vétel gyenge	60
A készülék VHF-en érzéketlen, a kép gyenge, a hang torz, zúg. Az UHF program vétele jó	61
Nincs kép és hang	61
A sávátfogás a felső csatornákon nem megfelelő	61
A VHF-sáv alsó csatornáin a sávátfogás nem megfelelő	62
Az UHF-alaplemezen előforduló hibák és elhárításuk	62
A kép gyenge, zajos	62
A sávátfogás mértéke nem megfelelő	62
A programozóegységben előforduló hibák és okaik	64
Hibakeresés és -javítás a TC 1610 típusú készülékben	65
A hálózati tápegység hibái	65
Nincs áramfelvétel	65
Kép és hang van, de a kép megtörik, fut	66
A stabilizátor-áramkörben előforduló hibák és okaik	67
Nincs áramfelvétel	67
Áramfelvétel van, de kép és hang nincs	68
A kép torz, linearitáshibás	68
Fényhibák és okaik	68
Fény nincs, a hang zajos, sustorog	68
Az AU 113-mal megépített sorvégerősítő-fokozat átalakítása BU 806-tal működőre	69
Fény nincs, de az adóállomás hangja jó	70
A fényerő nem megfelelő	71
A képmező hibái	72
Függőleges eltérítési hibák és okaik	72
Függőleges eltérítés nincs, a műsorhang megfelelő	72
A függőleges eltérítésnem megfelelő	73
Szinkronhibák és okaik	74
Nincs szinkronozás	74
Függőleges szinkronozás és eredetük	74
Vízszintes szinkronozási hibák és eredetük	75
Képhibák és okaik	76
Kép és hang nincs, fény van	76
Kép nincs, hang és fény van	77
A kép halvány, a műsorhang megfelelő	79
A kép nem megfelelő	79
A kép és a hang megfelelő, de az adóállomások nem jó helyen jönnek be	80
Hanghibák és okaik	80
Hang nincs, a kép megfelelő	80
Hang van, de nem megfelelő	81
Hibakeresés és -javítás a TC 1620 típusú készülékben	82
Tápegységhibák és okaik	83
Nincs áramfelvétel	83
A stabilizásoregység hibái és okaik	84
Fényhibák és forrásuk	85
Nincs fény, nincs műsorhang	85
Fény nincs, de műsorhang van	86
A fényerő nem megfelelő	86
Eltérítési hibák és okaik	87
Függőleges eltérítés nincs	87
A függőleges képméret nem megfelelő	88
Szinkronhibák és okaik	89
NIncs szinkronozás	89
Egyéb szinkronozási hibák	90
Képhibák és okaik	90
Kép nincs, fény van	90
Kép van, de nem megfelelő	91
Hanghibák és okaik	92
Hang nincs, de a kép megfelelő	92
Hang van, de nem megfelelő	93
