Útmutató rácsos vasúti hidak tervezéséhez

Kézirat/Budapesti Műszaki Egyetem Építőmérnöki Kar

Útmutató rácsos vasúti hidak tervezéséhez
Útmutató rácsos vasúti hidak tervezéséhez Útmutató rácsos vasúti hidak tervezéséhez
Szerző
Farkas Mihály
Budapest
'Farkas Mihály: Útmutató rácsos vasúti hidak tervezéséhez ' összes példány
Kiadó: Tankönyvkiadó Vállalat
Kiadás helye: Budapest
Kiadás éve:
Kötés típusa: Könyvkötői papírkötés
Oldalszám: 67 oldal
Sorozatcím:
Kötetszám:
Nyelv: Magyar
Méret: 24 cm x 17 cm
ISBN:
Megjegyzés: Kézirat. Megjelent 205 példányban. 20 fekete-fehér ábrával illusztrálva. Kihajtható melléklettel.
Értesítőt kérek a kiadóról

A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról
A beállítást mentettük,
naponta értesítjük a beérkező friss
kiadványokról

Előszó

Részlet:
0. VÁZLATTERV
A vázlatterv célja a tervezés kiinduló adatainak rögzitése.
A vázlattervet A3 rajzlapra kell elkésziteni. A külső oldalra a következők kerüljenek: " " támaszközü... Tovább

Előszó

Részlet:
0. VÁZLATTERV
A vázlatterv célja a tervezés kiinduló adatainak rögzitése.
A vázlattervet A3 rajzlapra kell elkésziteni. A külső oldalra a következők kerüljenek: " " támaszközü alsópályás, hegesztett rácsos vasuti hid vázlatterve.
Szerkezeti anyag: ........
Csavaranyag: .........
Teher: "U" jelü vonatteher

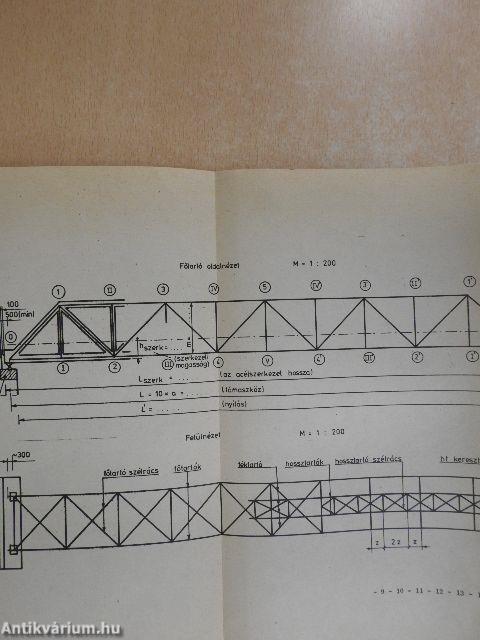

A vázlatterven megrajzolandó:
a) A főtartó vonalas oldalnézete (M = 1:200)
b) A hid vonalas felülnézete (M = 1:200)
c) A hid közbenső keresztmetszete (1:50)
A szerkezeti részek megnevezését is fel kell irni!
ad a)
Kertosztás: L = 10 x a
A rácsozás szimmetrikus, a főtartó oldalnézete trapéz.
A főtartó elméleti magassága: m = L/10.
az első két keretben a rudak körvonalait is, a többi keretben elegendő csak a rudak tengelyvonalait megrajzolni.
Be kell kottázni az alábbiakat:
támaszköz, keretosztás
szabad nyilás
acélszerkezet hossza
mellvédfalak távolsága
hálózati magasság
szerkezeti magasság
Megadandó a csomópontok számozása. Vissza

Tartalom

Vázlatterv7
A számitás kiindulási adatai17
A statikai számitásnál felhasznált szabályzatok18
Anyagminőségek, megengedett feszültségek18
Terhek21
Állandó terhek21
Jármüteher21
Oldallökő erő22
Fékező erő22
Szélteher23
Szélteher 1.23
Szélteher 2.23
A jármüteher üzemi értéke24
Vonattényező a függőleges jármüteherhez24
Vasuti hossztartók méretezése25
Hossztartó szélrács méretezése25
Gyalogjáró hossztartó méretezése26
Kereszttartó méretezése26
Rácsos tartó számitása26
Állandó terhek26
"tv" vonattényező meghatározása27
Ruderő hatásábrák27
Ruderők állandó teherből és hasznos teherből28
Ruderők járulékos terhekből28
Ruderők fékező erőből28
Ruderők vizszintes tulterhelésből29
Ruderők függőleges tulterhelésből30
Ruderő táblázatok31
Rudszelvények illesztése, bekötése, számitása34
Lehajlás, tulemelés számitása60
Főtartó szélrács méretezése61
Saruk méretezése62
Hidfők méretezése62
Hegesztett rácsos vasuti hid részlettervei62
